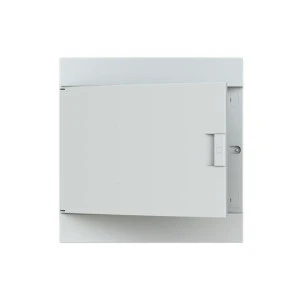

Rozdzielnica modułowa podtynkowa Mistral41F 2x18 36M IP41 125A II klasa drzwi pełne N+PE śrubowe 41A18X21A1SLM004102A1106

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85381000
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
430
Głębokość [mm]
108
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
18
Rodzaj drzwi
Nieprzezroczyste
PKWiU
27.12.40.0
Kolor
Biały
Wysokość [mm]
435
Numer RAL
9016
Liczba rzędów
2
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126160666
Szerokość opakowania [mm]
400
Waga z opakowaniem [kg]
1.2
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
120
Długość opakowania [mm]
400
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 2x18 36M IP41 125A II klasa drzwi pełne N+PE śrubowe 41A18X21A1SLM004102A1106

Rozdzielnica modułowa podtynkowa MISTRAL41F 2x18 (36M) przeznaczona do montażu podtynkowego w instalacjach elektrycznych mieszkalnych i lekkich komercyjnych; umożliwia montaż aparatów modułowych na szynie DIN, z zaciskami N+PE śrubowymi i znamionowym prądem 125 A.


Cechy techniczne

  • Konstrukcja: obudowa podtynkowa, 2 rzędy po 18 modułów (36M) — konfiguracja 2x18.
  • Wymiary: szerokość 430 mm, wysokość 435 mm, głębokość 108 mm; masa netto około 2,7 kg.
  • Materiał i kolor: tworzywo sztuczne, biały RAL 9016; drzwi pojedyncze, plastikowe, nieprzezroczyste, otwierane na lewo/prawo, II klasa izolacji (drzwi pełne).
  • Stopień ochrony: IP41 (ochrona przed ciałami stałymi >1 mm i kroplami wody).
  • Wytrzymałość mechaniczna i odporność termiczna: IK08; test rozżarzonym drutem do 650 °C.
  • Instalacja urządzeń: szyna DIN wewnątrz obudowy — montaż wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych.
  • Zaciski N+PE: wersja ze śrubowymi zaciskami neutralnym i ochronnym.
  • Prąd znamionowy: 125 A.
  • Funkcjonalność montażowa: perforacje umożliwiające łączenie obudów i dodanie dodatkowego modułu w rzędzie; brak płyty montażowej.
  • Montaż: przeznaczona do instalacji wewnętrznych (podtynkowych) w suchych pomieszczeniach.

Zastosowanie produktu

  • Główny rozdział obwodów w budynkach mieszkalnych oraz małych i średnich obiektach usługowych.
  • Montaż aparatów modułowych na szynie DIN: wyłączniki nadprądowe, wyłączniki różnicowoprądowe, moduły ochrony i kontroli.
  • Instalacje nowe i modernizacje wymagające kompaktowej, podtynkowej obudowy z zaciskami N+PE.
  • Rozszerzalne instalacje rozdzielcze — łączenie modułów i rozbudowa układu rozdziału energii.
  • Miejsca instalacji: pomieszczenia wewnętrzne, korytarze techniczne, lokale mieszkalne i usługowe (warunek: środowisko suche, zgodne z IP41).
