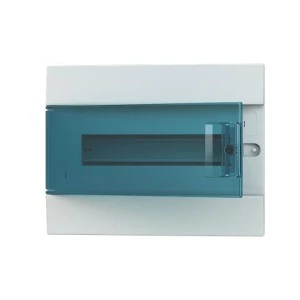

Rozdzielnica modułowa podtynkowa Mistral41F 1x12 12M IP41 63A II klasa drzwi transparentne N+PE śrubow 41A12X12A 1SLM004101A1203

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85371098
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
320
Głębokość [mm]
108
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
12
Rodzaj drzwi
Przezroczyste
PKWiU
27.12.31.0
Kolor
Biały
Wysokość [mm]
250
Numer RAL
9016
Liczba rzędów
1
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126142013
Szerokość opakowania [mm]
260
Waga z opakowaniem [kg]
1.12
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
120
Długość opakowania [mm]
320
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 1x12 12M IP41 63A II klasa drzwi transparentne N+PE śrubow 41A12X12A 1SLM004101A1203

Podtynkowa rozdzielnica modułowa Mistral41F przeznaczona do montażu instalacji elektrycznych wewnętrznych; mieści 12 modułów w jednym rzędzie i służy do rozdziału obwodów ochronnych i użytkowych w instalacjach budynkowych.


Cechy techniczne

  • Prąd znamionowy: 63 A; napięcie pracy: 400 V AC (model zgodny z konfiguracją 63 A).
  • Stopień ochrony: IP41 przy prawidłowym montażu na gładkiej, wodoodpornej powierzchni.
  • Liczba modułów: 12 modułów w jednym rzędzie; liczba rzędów: 1.
  • Montaż: podtynkowy; bez płyty montażowej.
  • Materiał obudowy: tworzywo sztuczne; kolor: biały (RAL 9016).
  • Wymiary (szer. x wys. x gł.): 320 mm x 250 mm x 108 mm.
  • Drzwi przezroczyste otwierane do 180°; konstrukcja z podwójną izolacją (II klasa), ograniczająca ryzyko kontaktu pośredniego.
  • Zaciski: N + PE śrubowe przeznaczone do przyłącza przewodów ochronnych i neutralnych.
  • Szyna DIN: tak; rozstaw szyn DIN 150 mm, kompatybilna z aparatami modułowymi.
  • Odporność mechaniczna IK08; test rozżarzonym drutem GWT = 650 °C.
  • Możliwość rozbudowy: maskownica umożliwia dodanie dodatkowych modułów/elementów montażowych.

Zastosowanie

  • Instalacje budynków mieszkalnych i budynków użyteczności publicznej jako rozdzielnica lokalna lub podrozdzielnica.
  • Montaż obwodów oświetleniowych i gniazdowych oraz zabezpieczeń nadprądowych i różnicowoprądowych w instalacjach jednofazowych i trójfazowych.
  • Zastosowanie w rozdziale energii w lokalach komercyjnych, biurach i pomieszczeniach technicznych, gdzie wymagane są drzwi przezroczyste i dostęp do aparatów.
  • Instalacja w miejscach wymagających montażu podtynkowego i estetycznego ukrycia aparatów modułowych.
