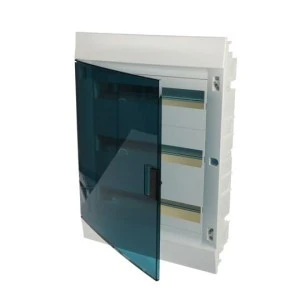

Rozdzielnica modułowa podtynkowa Mistral41F 3x18 54M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X32A 1SLM004101A1209

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85371098
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
430
Głębokość [mm]
128
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
18
Rodzaj drzwi
Przezroczyste
PKWiU
27.12.31.0
Kolor
Biały
Wysokość [mm]
600
Numer RAL
9016
Liczba rzędów
3
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126141863
Szerokość opakowania [mm]
460
Waga z opakowaniem [kg]
4.25
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
135
Długość opakowania [mm]
610
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 3x18 54M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X32A 1SLM004101A1209

Podtynkowa rozdzielnica modułowa MISTRAL41F przeznaczona do zabudowy instalacji elektrycznych w budynkach mieszkalnych i użyteczności publicznej; konstrukcja na 54 moduły (3 rzędy × 18 modułów) z przezroczystymi drzwiami, terminalami N+PE śrubowymi i możliwością montażu urządzeń modułowych na szynach DIN.


Cechy techniczne

  • Wymiary zewnętrzne: wysokość 600 mm, szerokość 430 mm, głębokość 127–128 mm.
  • Pojemność: 54 moduły (3 rzędy × 18 modułów), dodatkowy moduł możliwy w każdym rzędzie.
  • Stopień ochrony: IP41; odporność mechaniczna IK08; odporność temperaturowa GWT = 650°C.
  • Konstrukcja: obudowa z tworzywa sztucznego, kolor biały (RAL 9016), perforacje na bokach oraz na górze i dole do łączenia w szereg lub pionie.
  • Szyny DIN: rozstaw szyn DIN 150 mm; możliwość montażu wyłączników, różnicówek i innych aparatów modułowych.
  • Terminale: N+PE śrubowe (listwy zaciskowe) umożliwiające rozdział przewodów ochronnych i neutralnych.
  • Przeznaczenie prądowe: konstrukcja przystosowana do instalacji do 125 A.
  • Montaż: instalacja podtynkowa; brak płyty montażowej w zestawie; masa obudowy około 4,35 kg.

Zastosowanie produktu

  • Centralne rozdzielnice w mieszkaniach, domach jednorodzinnych oraz małych budynkach usługowych; montaż podtynkowy w ścianach.
  • Instalacje z rozdziałem N i PE, obsługa zabezpieczeń do 125 A z wykorzystaniem aparatów modułowych na szynach DIN.
  • Systemy, w których wymagane jest łączenie rozdzielnic w szeregi lub pionowo (perforacje montażowe) oraz przezroczyste drzwi dla łatwej wizualnej inspekcji aparatów.
  • Zastosowania wewnętrzne w instalacjach niskonapięciowych, gdzie wymagana jest odporność mechaniczna IK08 i ograniczona ochrona przed wnikaniem ciał stałych (IP41).
