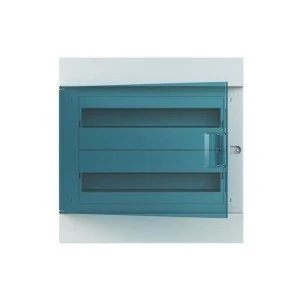

Rozdzielnica modułowa podtynkowa Mistral41F 2x18 36M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X22A 1SLM004101A1206
Mistral41F to podtynkowa rozdzielnica modułowa przeznaczona do zabudowy instalacji elektrycznych w obiektach mieszkalnych i komercyjnych; umożliwia osadzenie aparatów modułowych na 36 modułach w dwóch rzędach i rozprowadzanie przewodów z zaciskami śrubowymi N+PE.
Cechy techniczne
- Konstrukcja: obudowa podtynkowa z tworzywa sztucznego, drzwi przezroczyste otwierane w dwóch kierunkach, II klasa drzwi.
- Wymiary: szerokość 430 mm, wysokość 435 mm, głębokość 108 mm; szerokość wyrażona modułowo: 2x18 (36M).
- Stopień ochrony: IP41 — ochrona przed ciałami stałymi >1 mm oraz kroplami wody pionowo spadającymi.
- Odporność mechaniczna i termiczna: IK08 (odporność na uderzenia) oraz odporność materiału na temperaturę do 650°C.
- Zaciski i szyny: typ zacisku śrubowego, przeznaczone przyłącza N i PE; w obudowie przewidziana szyna DIN do montażu aparatów modułowych.
- Montaż: montaż podtynkowy; obudowa bez płyty montażowej.
- Kolor i wykończenie: biały, numer RAL 9016.
- Modularność: perforacje umożliwiające łączenie kilku obudów oraz dodatkowy moduł dostępny w każdym rzędzie.
- Prąd znamionowy: 125 A (wartość informacyjna wynikająca z oznaczenia produktu).
- Materiał: tworzywo sztuczne zoptymalizowane do instalacji wewnętrznych; transparentne drzwi dla łatwej identyfikacji aparatów bez demontażu.
Zastosowanie
- Główne rozdzielnice i skrzynki licznikowe w budynkach mieszkalnych oraz małych obiektach usługowych i biurowych.
- Montaż aparatów modułowych: wyłączników nadprądowych, różnicowoprądowych, liczników i elementów ochrony obwodów na szynie DIN.
- Instalacje, gdzie wymagane jest centr. zarządzanie obwodami z wyraźnym dostępem do zacisków N i PE oraz przeglądem stanu aparatów przez drzwi transparentne.
- Zastosowania wewnętrzne w zabudowie podtynkowej tam, gdzie wymagana jest ochrona IP41 i zwiększona odporność mechaniczna IK08.
