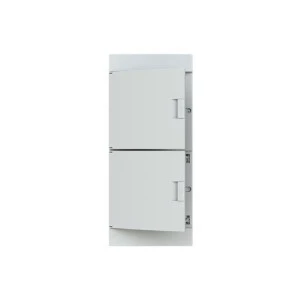

Rozdzielnica modułowa podtynkowa Mistral41F 4x12 48M IP41 100A II klasa drzwi pełne N+PE śrubowe 41A12X41A 1SLM004102A1108

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85381000
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
320
Głębokość [mm]
108
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
12
Rodzaj drzwi
Nieprzezroczyste
PKWiU
27.12.40.0
Kolor
Biały
Wysokość [mm]
735
Numer RAL
9016
Liczba rzędów
4
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126160703
Szerokość opakowania [mm]
400
Waga z opakowaniem [kg]
6
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
160
Długość opakowania [mm]
800
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 4x12 48M IP41 100A II klasa drzwi pełne N+PE śrubowe 41A12X41A 1SLM004102A1108

Podtynkowa rozdzielnica modułowa Mistral41F przeznaczona do zabudowy instalacji niskiego napięcia; umożliwia montaż aparatów modułowych i rozdział obwodów w instalacjach mieszkaniowych i komercyjnych. Konstrukcja zapewnia miejsce na 48 modułów w układzie 4 rzędów po 12 modułów.


Cechy techniczne

  • Napięcie nominalne: 400 V; prąd znamionowy obudowy do 100 A; klasa ochrony przeciwporażeniowej: II klasa (double insulation).
  • Liczba modułów: 48 (4 rzędy × 12 modułów), szerokość wyrażona liczbą modułów: 12.
  • Stopień ochrony: IP41 (do montażu wewnętrznego na gładkich, wodoodpornych powierzchniach); odporność mechaniczna obudowy: IK08.
  • Wymiary zewnętrzne: wysokość 735 mm × szerokość 320 mm × głębokość 108 mm.
  • Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9016); drzwi pełne, nieprzezroczyste, otwieranie 180° (prawo/lewo).
  • Zaciski: N+PE śrubowe; rozdzielnica obsługuje zarówno rozwiązania ze złączami śrubowymi, jak i bezśrubowymi dla aparatów modułowych.
  • Wyposażenie montażowe: szyna DIN wewnątrz; brak płyty montażowej (zasilanie aparatury montuje się na szynach i dostępnych akcesoriach).
  • Odporność temperaturowa materiału do 650 °C, możliwość łączenia obudów za pomocą dedykowanych zestawów konfiguracyjnych.
  • Przeznaczona do instalacji podtynkowej wewnątrz pomieszczeń; konstrukcja zgodna z wymaganiami norm IEC/EN dotyczącymi rozdzielnic modułowych.

Zastosowanie produktu

  • Rozdział obwodów w instalacjach mieszkaniowych (domy jednorodzinne, mieszkania) i budynkach wielorodzinnych.
  • Instalacje w obiektach użyteczności publicznej i małych obiektach komercyjnych do montażu wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.
  • Zabudowa w ścianach o gładkiej, wodoodpornej powierzchni; nieprzeznaczona do bezpośredniej instalacji zewnętrznej bez dodatkowej ochrony.
  • Systemy instalacyjne wymagające rozdziału przewodów N i PE ze złączami śrubowymi oraz rozwiązań z szyną DIN dla urządzeń modułowych.
  • Możliwość rozbudowy i łączenia z innymi obudowami przy użyciu zestawów łączeniowych, co ułatwia adaptację do układu rozdziału instalacji.
