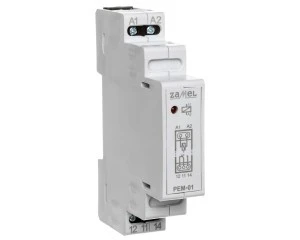

Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej. Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem. Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 0 ÷ 250 V AC.
Dane techniczne
CN
8536490099
Sposób montażu
Szyna DIN
Głębokość wbudowania [mm]
66
Liczba styków zwiernych
0
Liczba styków przełącznych
1
Napięcie sterowania 1 [V]
12
Rodzaj napięcia sterowania 1
AC/DC
Częstotliwość napięcia sterowania 2 [Hz]
-
Zakres napięcia zasilającego [V]
12
Maksymalna zdolność łączeniowa dla żarówek [W]
2000
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
1000
PKWiU
27.12.40.0
Funkcja
Mechaniczny
Prąd znamionowy [A]
16
Liczba styków rozwiernych
0
Szerokość wyrażona liczbą modułów
1
Napięcie sterowania 2 [V]
-
Częstotliwość napięcia sterowania 1 [Hz]
50
Rodzaj napięcia zasilającego
AC/DC
Maksymalny prąd załączania (cos ? = 0,6) [A]
10
Maksymalna zdolność łączeniowa dla świetlówek [VA]
500
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
750
Dane logistyczne
Ean
5903669007814
Szerokość opakowania [mm]
90
Waga z opakowaniem [kg]
0.07
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
25
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaZAMEL SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Przekaźnik idealnie sprawdza się jako element separujący. Może być wykorzystany np. do sterowania poprzez wideodomofon serii VP ( który zasili cewkę przekaźnika napięciem 12V ) napędem bramy. Produkt posiada doskonałe parametry łączeniowe oraz pozwala na łatwy montaż na szynie TH-35. Film instruktażowy na YouTube prezentuje zasadę działania przekaźnika.
