Przekaźnik bistabilny marki Zamel posiada wyłącznik czasowy. Pełni funkcję elektroniczną z opóźnionym wyzwalaniem. Urządzenie można obsługiwać manualnie. Głębokość wbudowania sięga w tym przypadku 66 mm. Szerokość została wyrażona za pomocą jednego modułu. Urządzenie wyposażono w jeden styk zwierny. Nadaje się do umieszczenia na szynie montażowej DIN, co ułatwi instalację artykułu przy obwodzie głównym. Artykuł, o którym tu mowa prawidłowo działa przy zmiennym napięciu sterowania. Jego wartość sięga 230 V przy częstotliwości równej 50 Hz. Znamionowy prąd pracy jest tu równy 16 A. Maksymalna zdolność łączeniowa dla świetlówek z kompensacją DUO sięga 1000 VA, dla świetlówek z kompensacją równoległą ma wartość 750 VA. Zdolność łączeniowa dla świetlówek indukcyjnych może sięgać 500 VA. Zdolność łączeniowa żarówek jest równa 2000 W. Maksymalny prąd załączania wynosi 10 A przy cosinus równym 0,6. Urządzenie to można znaleźć w serii Exta marki Zamel. Kolekcję tę tworzą urządzenia elektroniczne składające się na automatykę budynkową.
Dane techniczne
CN
8536490099
Sposób montażu
Szyna DIN
Głębokość wbudowania [mm]
66
Liczba styków rozwiernych
0
Szerokość wyrażona liczbą modułów
1
Napięcie sterowania 2 [V]
-
Częstotliwość napięcia sterowania 1 [Hz]
50
Rodzaj napięcia zasilającego
AC
Maksymalny prąd załączania (cos ? = 0,6) [A]
10
Maksymalna zdolność łączeniowa dla świetlówek [VA]
500
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
750
Znamionowy prąd załączania [A]
16
PKWiU
27.12.40.0
Funkcja
Elektroniczny z opóźnieniem wyzwalania
Liczba styków zwiernych
1
Liczba styków przełącznych
0
Napięcie sterowania 1 [V]
230
Rodzaj napięcia sterowania 1
AC
Częstotliwość napięcia sterowania 2 [Hz]
-
Zakres napięcia zasilającego [V]
230
Maksymalna zdolność łączeniowa dla żarówek [W]
2000
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
1000
Możliwa obsługa ręczna
Tak
Dane logistyczne
Ean
5903669007722
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.09
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaZAMEL SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ

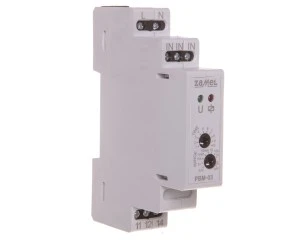

Przekaźnik bistabilny PBM-03 to idealne rozwiązanie w przypadku sterowania oświetleniem ciągów komunikacyjnych. Pozwala na sterowanie za pomocą przycisków dzwonkowych oświetleniem z wielu różnych miejsc. Dzięki nastawie maksymalnego czasu świecenia, oświetlenie wyłącza się samo automatycznie. Moduł współpracuje z przyciskami podświetlanymi. 16A przekaźnik zapewnia zapas mocy w przypadku oświetlenia o dużym prądzie rozruchowym.
