Moduł keystone RJ45 UTP kat.6 nieekranowany beznarzędziowy BKT

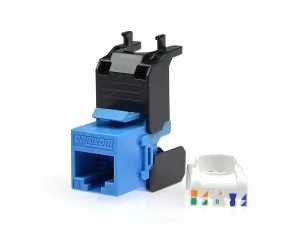

Moduł BKT RJ45 służy do budowy miedzianego czteroparowego toru transmisyjnego, a dokładniej do zakończenia toru złączem RJ45 w postaci gniazda. Wykonany w uniwersalnym i popularnym standardzie montażowym „keystone”, znajduje zastosowanie w szerokiej gamie osprzętu elektroinstalacyjnego stosowanego w telekomunikacyjnych gniazdach abonenckich (np. Mediabox 45x45) oraz umożliwia zabudowę modularnych paneli krosowych w punktach dystrybucyjnych takich jak szafy teleinformatyczne. Wydajność rozwiązania potwierdzona badaniami laboratoryjnymi oraz zespół cech konstrukcyjnych zapewniają powtarzalność wykonania i wysoką jakość instalacji teletechnicznych.

Do zarabiania złącza beznarzędziowego nie są potrzebne żadne urządzenia, proces jest prosty i szybki co pozwala na oszczędność czasu i minimalizację nakładów.

Charakterystyka:

• Informacja o kategorii na froncie modułu
• Każdy moduł wyposażony w identyfikator portu
• Każdy moduł wyposażony w przesłonę przeciwkurzową portu zapewniającą ochronę pinów przed kurzem jak i uszkodzeniem mechanicznym
• Standard „keystone” modułu gwarantuje kompatybilność z szeroką gamą osprzętu elektroinstalacyjnego
• Unikatowy system montażu umożliwiający wprowadzenie kabla z boku lub tradycyjnie z tyłu modułu
• Tradycyjnie wprowadzenie kabla z tyłu modułu nie wymaga stosowania opaski zaciskowej
• Kabel wprowadzony z dowolnego z boków modułu sprawdza się w płytkich kanałach elektroinstalacyjnych lub puszkach podłogowych
• Uniwersalne złącze IDC do kabli o średnicy żyły AWG 22-26 typu drut i linka
• Oznaczenie schematu rozszycia wg standardu T568A/B obecne w organizerze jak i w module
• Zgodność ze standardami potwierdzona badaniami w niezależnych laboratoriach
• Zgodność z PoE potwierdzona certyfikatem (PoE, PoE+, 4PPoE)

Moduł beznarzędziowy:

Rozwiązanie zastosowane w beznarzędziowych modułach keystone pozwala na zmontowanie całego toru transmisyjnego bez konieczności użycia specjalnych narzędzi. Cały proces instalacyjny jest szybki i komfortowy. Zarobienie gniazd beznarzędziowych zajmuje 1/3 standardowego czasu wykonania opartego o system narzędziowy. Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC LSA.

Zastosowanie:

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda modularne BKT można montować w dowolnych elementach takich jak puste panele krosowe, puszki naścienne, podłogowe itp. Zamontowane w adapterach 45x45 mogą zostać umieszczone w ramkach wyposażonych w supporty, puszkach podłogowych, kolumnach wysuwanych z blatu, listwach i korytach naściennych przystosowanych do montażu osprzętu Mediabox. Tory klasy E kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm), z przepływnością binarną do 1-10 Gb/s (w zależności od rodzaju i długości przewodu).

Standardy:

• PN-EN 50173-1
• EN 50173-1
• PN-EN 60603-7-4
• EN 60603-7-4
• ISO/IEC 11801
• IEC 60603-7-4
• IEC 60512-99-002
• IEEE 802.3af/at/bt
• ANSI/TIA-568.2
• RoHS 2011/65/EU

Specyfikacja techniczna:

Cechy produktu:

• nadruk standardu rozszycia (T568A/B) na złączu IDC oraz organizerze beznarzędziowym
• siła wtyku: 20N max
• utrzymanie: 7,7 kg między gniazdem a wtykiem
• temperatura pracy: -20°C do 60°C

Wytrzymałość:

• gniazdo RJ45: ≥ 750 cykli (włożenie/wyjęcie wtyku w tempie 20 cykli/min, co 100 cykli pomiar oporności połączenia)
• blok IDC: ≥ 20 zabić dla kabli o AWG 22-26 linka oraz drut, kompatybilny z narzędziem 110, BKT HAT 28

Gniazdo RJ45:

• obudowa: ABS + PC, UL 94-V0
• podstawa pinów: PC, UL 94-V2

Piny Gniazda:

• materiał: fosforobrąz pokryty niklem
• wykończenie: 50 μin złota na powierzchni pinów

Gniazdo IDC:

• obudowa: PC + włókno szklane, UL 94-V2
• pokrywa: ABS + PC, UL 94-V0
• ostrza w bloku: fosforobrąz pokryty cyną

Pozostałe:

• Organizer: PC + włókna szklane, UL 94-V2
• Płytka PCB: FR4, UL 94V-0
• Identyfikator portu: ABS + PC, UL 94V-0
• Przesłona przeciwkurzowa: PP, UL 94V-2
• Wymiary (wys. x szer. x gł.): 20,4 x 17 x 37,4 mm
