Sterowanie roletami

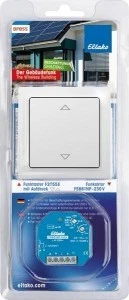

BPB55 Opakowanie blistrowe to gotowy zestaw do radiowego sterowania roletą lub żaluzją: przycisk radiowy F2T55E z nadrukiem i aktor dopuszkowy FSB61NP-230V. Przycisk działa bez baterii i przewodów, a aktor ma pięć rodzajów pracy wybieranych przełącznikiem, w tym obracanie lameli żaluzji.
Najważniejsze cechy
- przycisk F2T55E sam wytwarza energię do wysłania telegramu przy naciśnięciu – bez baterii, przewodu i strat w czuwaniu
- aktor z rodzajami pracy GS1–GS4 (w tym obracanie lameli podwójnym kliknięciem albo krótkimi naciśnięciami) i GR – przekaźnik grupowy
- sceny zacienienia: do 4 zapamiętanych czasów jazdy „Dół” z przycisku scen z podwójnym klawiszem
- z radiowym czujnikiem jasności zewnętrznej sceny 1, 2 i 4 wykonują się automatycznie zależnie od jasności
- radio szyfrowane, dwukierunkowe i funkcja repeatera w aktorze do włączenia
Dane techniczne
| W zestawie | przycisk radiowy F2T55E i aktor FSB61NP-230V |
|---|
| Przycisk | czysta biel błyszcząca, z nadrukiem, 80 × 80 × 15 mm |
|---|
| Zestyki aktora | 1+1 zwierny nieseparowany 4 A / 250 V AC |
|---|
| Strata w czuwaniu aktora | 0,9 W |
|---|
| Wymiary aktora | 45 × 45 × 33 mm |
|---|
| Po zaniku zasilania | zdefiniowane wyłączenie |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Przycisk przykręca się płytką mocującą nad puszką o rozstawie śrub 60 mm albo na płaskiej powierzchni; dołączoną folią klejącą można go też przykleić do ściany, szkła lub mebla. Można go montować pojedynczo albo w ramkach E-Design55. Aktor trafia do puszki przy silniku rolety lub żaluzji – tak modernizuje się sterowanie zacienieniem w pokoju bez prowadzenia nowego przewodu do przycisku.
Pytania z montażu
Jak ustawić czas jazdy rolety?
Dolnym przełącznikiem aktora ustawia się opóźnienie przejścia w stan „Stop” w sekundach. Czas musi być co najmniej taki, jakiego roleta potrzebuje na przejazd od krańca do krańca.
Czy roleta zjedzie na komendę centralną przy otwartych drzwiach balkonowych?
Nie, jeśli do aktora zaprogramowano kontakt okienny FTK albo czujnik klamki FFG7B – przy otwartych drzwiach blokowane są centralna komenda „Dół” i scena „Dół”.
