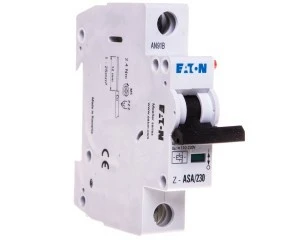

Wyzwalacz wzrostowy Z-ASA/230 firmy Eaton to elektryczny akcesorium typu shunt-trip przeznaczone do zdalnego rozłączania wyłączników ochronnych oraz zespolonych wyłączników różnicowoprądowych FI/LS. Urządzenie stosuje się w instalacjach przemysłowych i budynkach funkcjonalnych do sterowania rozłączaniem obwodów.
Cechy techniczne
Znamionowe napięcie sterowania (AC 50/60 Hz): 110–415 V
Znamionowe napięcie sterowania (DC): 110–220 V
Rodzaj napięcia sterowania: AC/DC
Połączenie elektryczne: połączenie śrubowe
Montaż: boczny, przeznaczony do zabudowy w szafach rozdzielczych
Zakres temperatury pracy: -5°C do 40°C
Brak styków normalnie otwartych (NO) i zamkniętych (NC) — funkcja wyzwalania bez dodatkowych styków pomocniczych
Kompatybilność: akcesorium do wyłączników ochronnych i zespolonych wyłączników różnicowoprądowych FI/LS; odpowiedni do wyłącznika silnikowego, nieprzeznaczony do rozłącznika ani do wyłącznika mocy
Wymiary zgodne z ETIM 6.0; zgodność konstrukcyjna z wymaganiami instalacyjnymi wyrobów IEC/EN 61439
Zastosowanie produktu
Zdalne rozłączanie obwodów w układach ochronnych i sterowniczych (funkcja shunt-trip) w instalacjach przemysłowych
Integracja z zespolonymi wyłącznikami różnicowoprądowymi FI/LS w rozdzielnicach budynków komercyjnych i przemysłowych
Sterowanie wyłącznikami silnikowymi w aplikacjach wymagających zdalnego odłączenia napędu
Montaż w szafach rozdzielczych oraz panelach sterowniczych zgodnie z wymogami instalacyjnymi IEC/EN 61439
Dane techniczne
CN
85389099
Odpowiedni do rozłącznika
Nie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
415
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
415
Znamionowe napięcie sterowania Us dla DC [V] do
220
Do wyłącznika mocy
Nie
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego [A]
0
Liczba styków rozwiernych
0
Liczba styków przełącznych
0
PKWiU
27.12.40.0
Odpowiedni do przekaźnika przeciążeniowego
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
110
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
110
Znamionowe napięcie sterowania Us dla DC [V] od
110
Odpowiedni do wyłącznika silnikowego
Tak
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego [A]
0
Rodzaj napięcia sterowania
AC/DC
Liczba styków zwiernych
0
Dane logistyczne
Ean
4015082482879
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.12
Opakowanie zbiorcze produktu
1/60 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
Adres e-mailwsparcietech@eaton.com
Adres strony internetowejhttps://www.eaton.com/pl/pl-pl.html
Wyzwalacz wzrostowy 110-415V AC/DC Z-ASA/230 248287. Produkt solidny, dobrze wykonany obudowa wytrzymała nie pęka od byle uderzenia jak u chińskich odpowiedników. Wydaje mi się, że w tym przedziale cenowym i z tymi parametrami nic lepszego się nie kupi.
