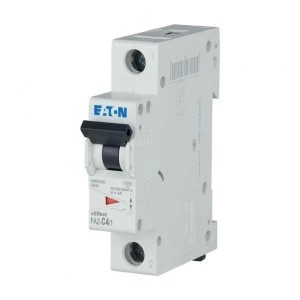

Wyłącznik różnicowoprądowy FAZ xEffect 1‑fazowy 4A 15kA typ C 1‑biegunowy 1P (400V AC) 1‑modułowy EATON 278553

Wyłącznik różnicowoprądowy EATON to kluczowy komponent zapewniający bezpieczeństwo w instalacjach elektrycznych. Urządzenie zapobiega wielu niebezpiecznym awariom oraz przeciążeniom, gwarantując ochronę przed zwarciami.

Zgodność z normą IEC/EN 60715 świadczy o wysokim standardzie wykonania, co przekłada się na wytrzymałość mechaniczną i elektryczną.

Kompaktowa konstrukcja urządzania umożliwia łatwą instalację na szynie DIN.

Dane techniczne:

• Producent: EATON
• Symbol produktu: FAZ-C4/1
• Numer katalogowy: 278553
• Typ produktu: Wyłącznik nadprądowy (MCB)
• Seria: xEffect FAZ
• Zgodność: RoHS
• Normy / certyfikacje: IEC/EN 60898, IEC/EN 60947-2, UL 1077, CSA-C22.2 No. 235, UL (E177451), CSA (Class 3215-30), CE
• Liczba biegunów: 1
• Charakterystyka wyzwalania: C
• Prąd znamionowy (In): 4 A
• Rodzaj napięcia: AC
• Napięcie znamionowe: 240/415 V AC
• Napięcie znamionowe DC: 60 V DC (na biegun)
• Maks. napięcie robocze (Ue): 400 V
• Napięcie robocze (IEC/EN 60947-2): 440 V AC
• Napięcie znamionowe izolacji (Ui): 440 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Częstotliwość znamionowa: 50–60 Hz
• Znamionowa zdolność łączeniowa: 10 kA (IEC/EN 60898-1), 15 kA (IEC/EN 60947-2)
• Zdolność łączeniowa robocza: 7,5 kA
• Zdolność wyłączania (UL 1077): 10 kA
• Dopuszczalne zabezpieczenie przedlicznikowe: max. 125 A gG/gL
• Klasa ograniczenia prądowego: 3
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Stopień ochrony: IP20 (IP40 w odpowiedniej obudowie)
• Szerokość w modułach: 1
• Szerokość montażowa: 17,7 mm
• Głębokość wbudowania: 70,5 mm
• Wymiary (S × W × G): 17,7 × 75,5 × 80 mm
• Masa: 0,112 kg
• Montaż: szyna DIN IEC/EN 60715
• Pozycja montażu: dowolna
• Rodzaj zacisków: podwójne (twin-purpose), górne i dolne
• Przekrój przewodu jednodrutowego: 1–25 mm²
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Pojemność zacisków (przewód główny): 2 × 10 mm²
• Pojemność zacisków (przewód sterowniczy): 1 × 25 mm²
• Grubość szyny zbiorczej: 0,8–2 mm
• Ochrona zacisków: bezpieczne dla palców i dłoni (EN 50274, DGUV VS3)
• Straty mocy przy In: 4,7 W
• Trwałość elektryczna: 10 000 łączeń
• Temperatura pracy: –25…+75 °C
