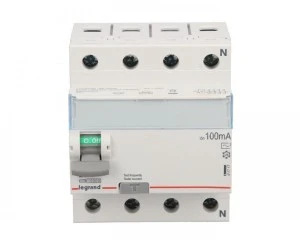

Wyłącznik różnicowoprądowy 4P 25A 0,1A typ AC P304 TX3 411717

Wyłącznik różnicowoprądowy 4P 25A 0,1A typ AC P304 TX3 411717

Wyłącznik różnicowoprądowy P304 TX3 4P 25A 0,1A typ AC przeznaczony do wykrywania przemiennych (sinusoidalnych) prądów upływowych w instalacjach trójfazowych z przewodem neutralnym. Stosowany jako ochrona przeciwporażeniowa i przeciwwypływowa w rozdzielnicach modułowych.

Cechy techniczne

• Typ: P304 TX3, 4-biegunowy (3 fazy + N), czułość AC — wykrywa przemienne prądy różnicowe.
• Prąd znamionowy In: 25 A.
• Znamionowy prąd różnicowy I?n: 0,1 A (100 mA).
• Częstotliwość pracy: 50 Hz.
• Znamionowa zdolność łączeniowa Icn: 10 kA.
• Odporność na udar prądowy: 0,25 kA.
• Brak ochrony selektywnej; brak wyzwalania krótkozwłocznego (nie jest typem selektywnym).
• Wymiar obudowy zgodny z DIN 43880: szerokość 4 moduły; głębokość wbudowania: 44 mm.
• Stopień ochrony: IP2X.
• Możliwość przyłączenia za pomocą szyn grzebieniowych lub połączeń sztyftowych.
• Możliwość dodatkowego wyposażenia: tak (możliwość doposażenia w elementy pomocnicze).

Zastosowanie produktu

• Ochrona przeciwporażeniowa w rozdzielnicach trójfazowych 3N~ (systemy 400 V, 50 Hz) dla obwodów z prądem znamionowym do 25 A.
• Zabezpieczenie obwodów gniazd i urządzeń w budynkach mieszkalnych, usługowych oraz lekkich instalacjach przemysłowych, gdzie wymagane jest wykrywanie prądów sinusoidalnych.
• Montaż na szynie DIN w szafach i rozdzielnicach modułowych; integracja z szynami grzebieniowymi lub połączeniami sztyftowymi podczas montażu szeregowego.
• Stosowany tam, gdzie progi wyzwalania równe 100 mA są wymagane do ograniczenia skutków prądów upływowych.
