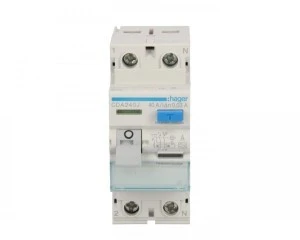

Wyłącznik różnicowoprądowy 2P 40A 0,03A typ A CDA240J

Wyłącznik różnicowoprądowy 2P 40A 0,03A typ A CDA240J

CDA240J to dwubiegunowy wyłącznik różnicowoprądowy (RCCB) typ A o znamionowym prądzie 40 A i czułości 30 mA, przeznaczony do montażu na szynie DIN w instalacjach 230 V/50 Hz. Stosowany do ochrony przeciwporażeniowej obwodów z urządzeniami generującymi prądy pulsujące.

Cechy techniczne

• Liczba biegunów: 2P; montaż na szynie DIN 35 mm.
• Prąd znamionowy: 40 A; częstotliwość: 50 Hz; napięcie znamionowe: 230 V.
• Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA); czułość: typ A (wykrywanie prądów przemiennych oraz pulsujących składowej stałej).
• Prąd zwarciowy (Icc) zgodnie z PN-EN 61008-1: 6 kA.
• Stopień ochrony: IP20 (IP2X); szerokość: 2 moduły.
• Temperatura pracy: od -25°C do 60°C; moment dokręcający zacisków: 2,8 Nm.
• Wyzwalanie krótkozwłoczne: tak; ochrona selektywna: tak.
• Możliwość dodatkowego wyposażenia (akcesoria montażowe/oznaczenia): tak.
• Norma: zgodność z wymaganiami EN 61008-1.
• Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 35 mm.

Zastosowanie produktu

• Ochrona przeciwporażeniowa w rozdzielnicach mieszkaniowych i komercyjnych dla obwodów gniazd i oświetlenia.
• Stosowanie w obwodach zawierających urządzenia z elektroniką i falownikami generującymi prądy pulsujące (np. sprzęt AGD z przetwornicami).
• Współpraca z wyłącznikami nadprądowymi w układach wymagających selektywności i koordynacji zabezpieczeń.
• Montaż w standardowych szynach DIN w rozdzielnicach modułowych, gdzie wymagana jest szerokość 2 modułów i ochrona IP20.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza typ A w wyłączniku CDA240J?
   Typ A oznacza, że wyłącznik wykrywa zarówno prądy przemienne (AC), jak i prądy pulsujące ze składową stałą, co czyni go odpowiednim do obwodów zawierających urządzenia elektroniczne generujące nieliniowe przebiegi prądu.
