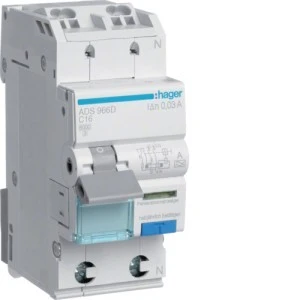

Wyłącznik różnicowo-nadprądowy RCBO 1P+N 6kA C16A 0,03A Typ A QuickConnect ADS966D
Wyłącznik różnicowo-nadprądowy ADS966D 1P+N łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym module; przeznaczony do zabezpieczenia obwodów o maksymalnym prądzie znamionowym 16 A, przyciskany do montażu na szynie DIN w rozdzielnicach modułowych.
Cechy techniczne
- Układ: 1P+N (liczba biegunów: 2)
- Prąd znamionowy: 16 A (maks. przy 30 °C; wartości znamionowe mogą ulegać korekcji zależnie od temperatury)
- Charakterystyka nadprądowa: C (C16A) — zabezpieczenie przed przeciążeniem i zwarciem z charakterystyką typu C
- Znamionowy prąd różnicowy: 0,03 A (30 mA) — czułość zapewniająca ochronę przeciwporażeniową
- Typ: A — wykrywanie prądów różnicowych przemiennych i pulsujących składowych stałych
- Znamionowe napięcie pracy: 240 V AC, częstotliwość: 50 Hz
- Znamionowa zdolność łączeniowa: 6 kA (wg EN 60898 i IEC 60947-2)
- Stopień ochrony: IP20 (IP2X), stopień zanieczyszczenia: 2
- Klasa ograniczenia energii: 3
- Zakres temperatur pracy: -25 °C do 40 °C; dopuszczalna wysokość instalacji do 2000 m n.p.m.
- Wymiary i montaż: 94 mm wysokości × 35 mm szerokości × 68 mm głębokości; montaż na standardowej szynie DIN
- Przyłącze: QuickConnect — szybkie przyłącze przewodów; urządzenie posiada współczynniki korekcyjne dla montażu obok innych modułów
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i małych obiektach komercyjnych
- Instalacje modułowe w rozdzielnicach z szyną DIN, gdzie wymagane jest połączenie zabezpieczenia różnicowego i nadprądowego w jednym module
- Zabezpieczenie obwodów z urządzeniami generującymi pulsujące składowe prądu zwarciowego — zastosowanie typu A
- Stosowanie tam, gdzie wymagana jest zdolność wyłączeniowa do 6 kA oraz ochrona przeciwporażeniowa przy prądzie upływu 30 mA
