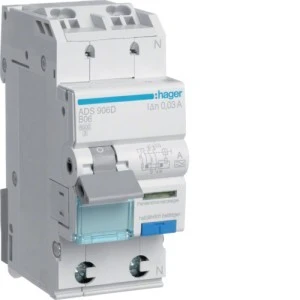

Wyłącznik różnicowo-nadprądowy RCBO 1P+N 6kA B6A 0,03A Typ A QuickConnect ADS906D
Wyłącznik różnicowo-nadprądowy ADS906D (RCBO) 1P+N o prądzie znamionowym 6 A i czułości różnicowej 30 mA, przeznaczony do ochrony obwodów jednofazowych przed porażeniem i przeciążeniami. Wersja Typ A zapewnia wykrywanie składowych przemiennych oraz pulsujących składowych stałych prądu upływowego; urządzenie wyposażone jest w szybkie złącza QuickConnect i montaż na szynie DIN.
Cechy techniczne
- Architektura i biegunowość: 1P+N (liczba biegunów 2).
- Prąd znamionowy In: 6 A.
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA).
- Charakterystyka wyzwalania: Typ A.
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA (wg EN/IEC 60898/60947-2).
- Napięcie znamionowe Ue: 240 V, częstotliwość 50 Hz.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2.
- Klasa ograniczenia energii: 3.
- Zakres temperatur pracy: -25 °C do 40 °C; korekcje prądu znamionowego zależne od temperatury (maks. 7,20 A przy -25 °C zgodnie z dokumentacją).
- Trwałość: nominalna liczba cykli elektrycznych i mechanicznych 2000.
- Wymiary: wysokość 94 mm, szerokość 35 mm, głębokość zabudowy 68 mm.
- Przyłącza: szybkie połączenia QuickConnect; możliwość podłączenia przewodów o różnych przekrojach; kompatybilny z szynami DIN (montaż modułowy).
Zastosowanie produktu
- Ochrona przeciwporażeniowa i nadprądowa w instalacjach jednofazowych: obwody gniazd i oświetlenia w budynkach mieszkalnych i małych obiektach komercyjnych.
- Wykorzystanie w rozdzielnicach modułowych montowanych na szynie DIN, gdzie wymagane są szybkie połączenia QuickConnect i wysoka zdolność wyłączania zwarciowego.
- Stosowanie tam, gdzie konieczne jest wykrywanie prądów upływowych zawierających składowe pulsujące (aplikacje z urządzeniami elektronicznymi).
- W instalacjach o pracy w szerokim zakresie temperatur, z uwzględnieniem korekt charakterystyki prądowej według dokumentacji producenta.
