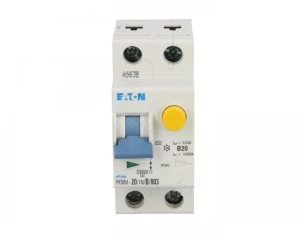

Wyłącznik różnicowo‑nadprądowy 2P 20A B 0,03A typ AC PKNM 20/1N/B/003 236235

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ AC PKNM 20/1N/B/003 236235

Urządzenie łączące funkcję zabezpieczenia różnicowoprądowego i nadprądowego (kombinowany wyłącznik) przeznaczone do ochrony obwodów jednofazowych w instalacjach budynków mieszkalnych i obiektów użyteczności. Typ AC, czułość 30 mA, charakterystyka wyzwalania B, prąd znamionowy 20 A.

Cechy techniczne

• Liczba biegunów: 2P (1 biegun + N), jednoczesne rozłączanie bieguna neutralnego
• Prąd znamionowy: 20 A; napięcie znamionowe: 230 V; częstotliwość: 50 Hz
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC (wyzwalanie na prąd przemienny)
• Charakterystyka wyzwalania nadprądowego: B
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg EN 60898)
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
• Stopień ochrony: IP20; szerokość: 2 moduły; głębokość zabudowy: 69,5 mm
• Odporność na impulsy przepięciowe / prąd impulsowy: do 250 A; zakres temperatur pracy: -25 °C do +40 °C
• Możliwość rozbudowy: styki pomocnicze, moduły do zdalnego wyzwalania; dostępne wersje wyzwalania i wartości prądów różnicowych w serii
• Normy techniczne: zgodność z wymaganiami IEC/EN 61009 oraz odniesienia do systemów rozdzielczych zgodnych z EN 61439

Zastosowanie produktu

• Ochrona przed porażeniem i zwarciem w obwodach gniazd i oświetlenia w budynkach mieszkalnych
• Stosowanie w rozdzielnicach modułowych na szynę DIN, tam gdzie wymagane jest jednoczesne zabezpieczenie różnicowe i nadprądowe
• Instalacje z koniecznością rozłączania neutralnego oraz w systemach z ograniczeniem energii zwarciowej klasy 3
• Rozwiązania wymagające dodatkowych funkcji sterowania — integracja styku pomocniczego lub modułu zdalnego wyzwalania
