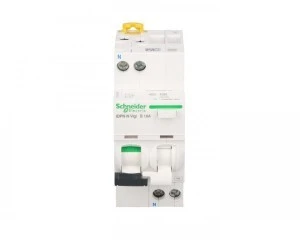

Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ AC iDPN N VIGI A9D55616
Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ AC iDPN N VIGI A9D55616 to kombinowane urządzenie RCBO przeznaczone do ochrony przeciwporażeniowej i nadprądowej w obwodach jednofazowych. Urządzenie jest przystosowane do montażu na szynie DIN w rozdzielnicach instalacji budynkowych i przemysłowych.
Cechy techniczne
Typ: iDPN VIGI (wyłącznik różnicowo-nadprądowy, RCBO) z wyzwalaczem termomagnetycznym.
Konfiguracja: 2 bieguny, jednocześnie rozłączany biegun N.
Prąd znamionowy: 16 A; charakterystyka wyzwalania: B.
Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC.
Napięcie znamionowe: 230 V AC; częstotliwość: 50 Hz.
Znamionowa zwarciowa zdolność łączeniowa: 6 kA (6000 A).
Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 3.
Wymiary: szer. 36 mm (4 moduły), wys. 85 mm, gł. 73 mm; masa ~125 g.
Stopień ochrony: IP20; temperatura pracy: -5 do 60 °C; temperatura przechowywania: -40 do 85 °C.
Montaż: na szynie DIN; funkcja izolacyjna; projekt zgodny z zasadami Green Premium.
Zgodność z normami EN/IEC.
Instalacja, konserwacja i wymiana muszą być wykonywane przez wykwalifikowanego elektryka; urządzenia nie naprawiać.
Zastosowanie
Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych, komercyjnych i użyteczności publicznej.
Ochrona obwodów maszyn i urządzeń w małych instalacjach przemysłowych oraz w rozdzielnicach maszynowych.
Instalacje wymagające jednoczesnego rozłączania przewodu neutralnego i zabezpieczenia przed upływem prądu 30 mA.
Systemy zasilania montowane na szynie DIN, gdzie wymagane są parametry: 16 A, charakterystyka B oraz zdolność łączeniowa 6 kA.
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Prąd znamionowy [A]
16
Charakterystyka wyzwalania
B
Znamionowy prąd różnicowy [A]
0,03
Klasa ograniczenia energii
3
Stopień zanieczyszczenia
3
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
PKWiU
27.12.23.0
Głębokość wbudowania [mm]
69,5
Napięcie znamionowe [V]
230
Liczba biegunów
2
Czułość
AC
Kategoria przepięcia
3
Szerokość wyrażona liczbą modułów
4
Jednocześnie rozłączany biegun N
Tak
Dane logistyczne
Kod kreskowy
3606480472626
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.17
Opakowanie zbiorcze produktu
1/6/54 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnySEISAS (SCHNEIDER ELECTRIC INDUSTRIES SAS
Adres pocztowyrue Joseph Monier 35, 92500 Rueil-Malmaison
