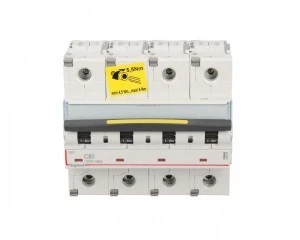

Wyłącznik nadprądowy 4P C 80A 10kA AC S314 DX3 409362
Czterobiegunowy wyłącznik nadprądowy S314 DX3 o charakterystyce C, przeznaczony do zabezpieczania obwodów trójfazowych z przewodem neutralnym; stosowany w rozdzielnicach instalacji przemysłowych, komercyjnych i budynkach użyteczności publicznej.
Cechy techniczne
- Prąd znamionowy: 80 A, charakterystyka wyzwalania: C (dla obciążeń z umiarkowanym prądem rozruchowym)
- Liczba biegunów: 4 (3P+N), napięcie znamionowe: 400 V AC, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898, 16 kA wg IEC 60947-2
- Szerokość: 6 modułów (17,5 mm na moduł ? 105 mm całkowitej szerokości)
- Głębokość wbudowania: 70 mm; stopień ochrony: IP20
- Możliwość dodatkowego wyposażenia: tak — moduły pomocnicze i integracja z systemem zarządzania energią HX3 oraz współpraca ze stycznikami pomocniczymi
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (zgodnie z dokumentacją producenta)
Zastosowanie
- Ochrona obwodów zasilających w rozdzielnicach trójfazowych (linie główne, grupy odbiorników)
- Zabezpieczenie obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, np. oświetlenie, niewielkie silniki, urządzenia klimatyzacyjne
- Integracja z systemami zarządzania energią (HX3) w celu monitorowania i zdalnego sterowania
- Stosowanie wraz ze stycznikami pomocniczymi dla realizacji zdalnego załączania/rozłączania obwodów
