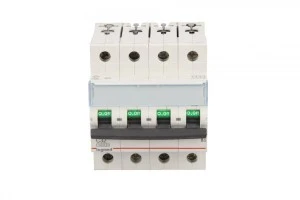

Wyłącznik nadprądowy 4P C 32A 10kA AC S314 TX3 404259
Czterobiegunowy wyłącznik nadprądowy S314 TX3 o charakterystyce C przeznaczony do ochrony obwodów trójfazowych 400 V AC przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach automatyki, instalacjach budynków mieszkalnych, komercyjnych oraz w panelach przemysłowych.
Cechy techniczne
- Prąd znamionowy (In): 32 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Charakterystyka wyzwalania: C (szybkie wyzwalanie przy zwarciach)
- Liczba biegunów: 4 (bez jednoczesnego rozłączania N)
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA; wg IEC 60947-2: 50 kA
- Klasa ograniczenia energii: 3
- Szerokość: 4 moduły (moduł = 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze serii DX3; przyłącza za pomocą szyn grzebieniowych lub sztyftowych
- Zgodność normatywna: IEC/EN 60898-1 i IEC/EN 60947-2
Zastosowanie
- Ochrona obwodów trójfazowych w instalacjach budynków mieszkalnych i komercyjnych
- Rozdzielnice główne i podrozdzielnice w instalacjach przemysłowych
- Zabezpieczanie obwodów silnikowych i obwodów z prądami rozruchowymi (charakterystyka C)
- Integracja z systemami automatyki i sterowania dzięki stykom pomocniczym i wyzwalaczom DX3
- Stosowanie w układach, gdzie wymagane jest ograniczenie energii zwarciowej na poziomie klasy 3
