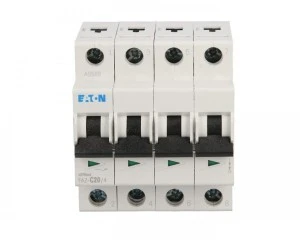

Wyłącznik nadprądowy 4P C 20A 15kA AC FAZ C20/4 279062
Wyłącznik nadprądowy FAZ C20/4 to czterobiegunowy wyłącznik przeciążeniowo- zwarciowy o charakterystyce C i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych oraz budynkowych. Urządzenie pracuje w sieciach AC do 400 V przy częstotliwości 50 Hz i zabezpiecza przed przeciążeniami oraz zwarciami.
Cechy techniczne
- Liczba biegunów: 4P; charakterystyka wyzwalania: C (zastosowanie do obwodów z prądami rozruchowymi umiarkowanymi).
- Prąd znamionowy: 20 A; napięcie znamionowe: 400 V AC; częstotliwość: 50 Hz.
- Zdolność łączeniowa: 15 kA zgodnie z IEC/EN 60947-2 (prąd zwarciowy obsługiwany przez wyłącznik).
- Maksymalne dopuszczalne bezpieczniki w obwodzie: do 125 A.
- Wymiary montażowe: szerokość 45 mm, głębokość 80 mm; montaż na szynie DIN.
- Stopień ochrony: IP20 (po zabudowie możliwe IP40 zgodnie z instalacją).
- Zakres temperatur pracy: od -40°C do +75°C; odporność na korozję i wytrzymałość cieplna zgodne ze specyfikacją producenta.
- Zalecane połączenia przewodowe: 1 × 25 mm? lub 2 × 10 mm?; typowe terminale śrubowe do przewodów miedzianych.
- Żywotność mechaniczna: powyżej 10 000 operacji (przełączeń).
Zastosowanie
- Ochrona obwodów rozdzielczych w instalacjach trójfazowych budynków mieszkalnych i komercyjnych.
- Zabezpieczanie obwodów maszyn i urządzeń przemysłowych oraz rozdzielnic sterowniczych.
- Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach przemysłowych i usługowych.
- Stosowanie tam, gdzie wymagane jest łączenie zwarciowe do 15 kA i montaż na szynie DIN w ograniczonej przestrzeni (45 mm szer.).
