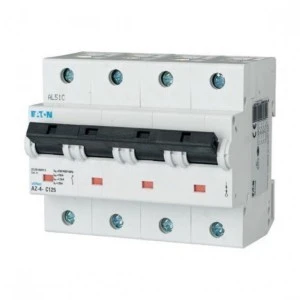

Wyłącznik nadprądowy 4P C 125A 15kA AC AZ-4-C125 211812
Wyłącznik nadprądowy AZ-4-C125 to aparat 4-biegunowy o znamionowym prądzie 125 A i charakterystyce wyzwalania C, zaprojektowany do zastosowań przemysłowych i rozdzielczych w instalacjach 230/400 V AC.
Cechy techniczne
- Prąd znamionowy: 125 A.
- Liczba biegunów: 4 (całkowite 4P).
- Charakterystyka wyzwalania: C (typowe zabezpieczenie obwodów silnikowych i obwodów ogólnego przeznaczenia).
- Napięcie robocze: 230/400 V AC, częstotliwość 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 15 kA AC.
- Stopień ochrony: IP20 (IP40 po zabudowie).
- Głębokość wbudowania: 75 mm; szerokość: 4 moduły.
- Jednoczesne rozłączanie biegunu N: nie (neutralny nie jest rozłączany synchronicznie).
- Możliwość dodatkowego wyposażenia: tak (moduły pomocnicze i akcesoria montażowe).
- Temperatura pracy: od -25°C do 55°C.
- Żywotność mechaniczna/elektryczna: ponad 10 000 operacji.
- Maksymalne dobezpieczenie (udostępnione parametry doboru): do 200 A.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
- Materiały izolacyjne i elementy konstrukcyjne zaprojektowane pod kątem odporności na korozję i warunki eksploatacyjne.
Zastosowanie produktu
- Rozdzielnice główne i pomocnicze w zakładach przemysłowych oraz obiektach użyteczności publicznej.
- Zabezpieczenie obwodów silnikowych, transformatorów i linii zasilających w instalacjach trójfazowych.
- Szafy sterownicze i panele rozdzielcze montowane na szynie DIN, gdzie wymagana jest zdolność łączeniowa do 15 kA.
- Systemy zasilania 230/400 V AC o kategorii przepięć 3 i stopniu zanieczyszczenia 2.
- Aplikacje wymagające wyłącznika 4P z charakterystyką C i możliwością rozbudowy o akcesoria pomocnicze.
