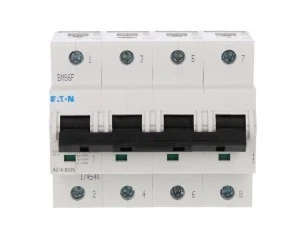

Wyłącznik nadprądowy 4P B 125A 25kA AC AZ-4-B125 174540
Wyłącznik nadprądowy AZ-4-B125 to 4-biegunowe urządzenie zabezpieczające przeznaczone do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach zasilanych prądem przemiennym. Przeznaczony do montażu modułowego w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Typ: 4P, charakterystyka wyzwalania B (wyzwalanie elektromagnetyczne dla niskich prądów zwarciowych).
- Prąd znamionowy: 125 A.
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3.
- Wymiary montażowe: szerokość 4 moduły, głębokość zabudowy 75 mm.
- Zakres przyłącza przewodów: przewody wielożyłowe 2,5–50 mm?.
- Temperatura pracy: od -25°C do +55°C.
- Neutral (N) nie jest rozłączany jednocześnie z pozostałymi biegunami.
- Możliwość dodatkowego wyposażenia na zapytanie (akcesoria montażowe i funkcjonalne).
Zastosowanie produktu
- Ochrona obwodów końcowych i rozdziałów energetycznych w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.
- Zabezpieczanie przewodów zasilających obwody o napięciu 400 V, np. obwody oświetleniowe, gniazdka i obwody pomocnicze.
- Stosowany w rozdzielnicach modułowych montowanych na szynie DIN; integracja z układami rozdziału zasilania 3-fazowego.
- Niezalecany do bezpośredniej ochrony silników o dużych prądach rozruchu ze względu na charakterystykę B.
