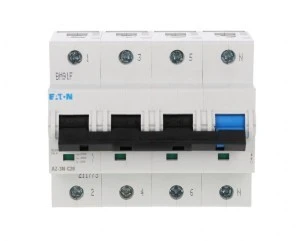

Wyłącznik nadprądowy 3P+N C 20A 25kA AC AZ-3N-C20 211773
Wyłącznik nadprądowy AZ-3N-C20 to 4-biegunowy aparat (3P+N) o charakterystyce wyzwalania C i prądzie znamionowym 20 A, przeznaczony do zabezpieczania obwodów w instalacjach przemysłowych oraz budynkach funkcjonalnych. Urządzenie działa w układach AC 230/400 V, zapewniając ochronę przed przeciążeniami i zwarciami.
Cechy techniczne
- Liczba biegunów: 4 (3P+N), jednoczesne rozłączanie bieguna N
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: C (przeznaczona do obwodów z umiarkowanymi prądami rozruchowymi)
- Znamionowe napięcie pracy: AC 230/400 V, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (IEC 60947-2): 25 kA
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Temperatura pracy: -25 do 55°C
- Szerokość: 4 moduły; Głębokość wbudowania: 75 mm
- Montaż: szyna DIN (system modułowy)
- Możliwość dodatkowego wyposażenia (np. akcesoria montażowe i pomocnicze)
- Zgodność ze standardami technicznymi: EN 60947-1, EN 60947-2, EN 63000, IEC 61439
Zastosowanie
- Ochrona obwodów rozdzielczych w szafach i rozdzielnicach modułowych montowanych na szynie DIN
- Zabezpieczenie obwodów trójfazowych i jednofazowych w instalacjach przemysłowych oraz budynkach użyteczności publicznej
- Stosowanie w obwodach z umiarkowanymi prądami rozruchowymi (np. silniki pomocnicze, oświetlenie z większym prądem rozruchu)
- Aplikacje wymagające zdolności łączeniowej do 25 kA – instalacje o podwyższonym ryzyku zwarć
- Instalacje, w których konieczne jest jednoczesne rozłączanie przewodu neutralnego (N)
