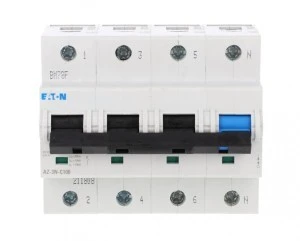

Wyłącznik nadprądowy 3P+N C 100A 20kA AC AZ-3N-C100 211808
AZ-3N-C100 to wyłącznik nadprądowy 3-biegunowy z biegunem neutralnym (3P+N) o charakterystyce C, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami w rozdzielnicach niskiego napięcia oraz instalacjach przemysłowych i budynkowych.
Cechy techniczne
- Typ: AZ-3N-C100, wyłącznik nadprądowy LS, konfiguracja 3P+N (4 bieguny całkowite).
- Prąd znamionowy: 100 A; charakterystyka wyzwalania: C.
- Napięcie znamionowe: 400 V AC; częstotliwość pracy: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 20 kA; klasa ograniczenia energii: 3.
- Jednoczesne rozłączanie bieguna N: tak (neutral rozłączany wraz z fazami).
- Stopień ochrony: IP20 (dostępne konfiguracje/zabudowa umożliwiająca IP40).
- Stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
- Wymiary montażowe: szerokość odpowiada 4 modułom; głębokość zabudowy: 75 mm.
- Obsługiwane przekroje przewodów: 2,5–50 mm?; montaż na standardowej szynie DIN.
- Trwałość: >10 000 cykli pracy; konstrukcja odporna na korozję i podwyższone temperatury.
- Temperatura pracy: od -25°C do +55°C.
- Możliwość dodatkowego wyposażenia: tak (akcesoria zgodne z katalogiem producenta).
- Zgodność z normami IEC/EN dotyczącymi wyłączników nadprądowych.
Zastosowanie produktu
- Ochrona obwodów głównych i gałęziowych w rozdzielnicach przemysłowych i budynkowych.
- Zabezpieczenie obwodów silnikowych oraz instalacji HVAC i systemów automatyki.
- Stosowanie w rozdzielniach niskiego napięcia, panelach sterowniczych i instalacjach komercyjnych.
- Aplikacje wymagające selektywności i zdolności łączeniowej do 20 kA przy konfiguracjach 3P+N.
