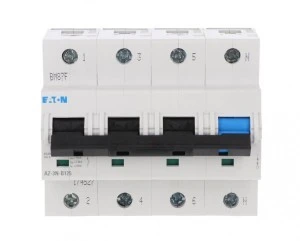

Wyłącznik nadprądowy 3P+N B 125A 25kA AC AZ-3N-B125 174527
Wyłącznik nadprądowy AZ-3N-B125 to czterobiegunowy aparat ochronny (3P+N) o charakterystyce B, przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach przemysłowych oraz budynkowych.
Cechy techniczne
- Prąd znamionowy (In): 125 A
- Rodzaj i napięcie: AC, Un = 400 V
- Częstotliwość pracy: 50 Hz
- Charakterystyka wyzwalania: B (szybkie wyzwalanie przy zwarciach)
- Liczba biegunów: 4 (3P + N) — biegun N rozłączany jednocześnie
- Znamionowa zwarciowa zdolność łączeniowa (IEC 60947-2): 25 kA
- Klasa ograniczenia energii: 3
- Kategoria przepięcia: 3
- Stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Szerokość montażowa: 4 moduły
- Głębokość wbudowania: 75 mm
- Możliwość dodatkowego wyposażenia: tak (np. styki pomocnicze, sygnalizacyjne)
Zastosowanie produktu
- Ochrona obwodów trójfazowych w instalacjach przemysłowych i komercyjnych
- Wyposażenie rozdzielnic głównych i grupowych w budynkach mieszkalnych i użyteczności publicznej
- Zabezpieczanie obwodów maszyn i urządzeń przed przeciążeniami oraz zwarciami
- Zastosowania wymagające jednoczesnego rozłączania przewodu neutralnego (3P+N)
- Systemy, gdzie wymagana jest integracja akcesoriów pomocniczych (sygnalizacja, styki pomocnicze)
