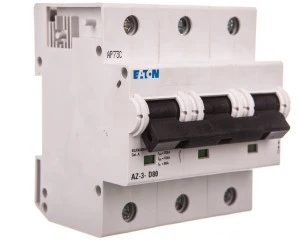

Wyłącznik nadprądowy 3P D 80A 20kA AC AZ-3-D80 211824
Wyłącznik nadprądowy AZ-3-D80 to trójbiegunowy aparat ochronny o charakterystyce wyzwalania D, przeznaczony do zabezpieczania obwodów trójfazowych w aplikacjach przemysłowych i budowlanych. Urządzenie jest zaprojektowane do montażu na szynie DIN i pracy w sieciach AC 230/400 V.
Cechy techniczne
- Prąd znamionowy: 80 A.
- Liczba biegunów: 3 (całkowita liczba biegunów: 3).
- Charakterystyka wyzwalania: D (wyższa czułość na prądy rozruchowe silników).
- Znamionowa zwarciowa zdolność łączeniowa (Icu) wg IEC 60947-2: 20 kA.
- Napięcie pracy: AC 230/400 V; napięcie znamionowe podane: 230 V; częstotliwość: 50 Hz.
- Stopień ochrony: IP20.
- Stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3; kategoria przepięcia: 3.
- Montowany na szynie DIN; szerokość: 3 moduły; głębokość zabudowy: 75 mm.
- Przekrój podłączanych przewodów: 2,5–50 mm?.
- Temperatura pracy: od -25°C do +55°C.
- Jednoczesne rozłączanie bieguna N: nie.
- Możliwość dodatkowego wyposażenia: tak (np. styki pomocnicze, wyzwalacze).
Zastosowanie
- Zabezpieczenia główne i rozdzielcze w instalacjach przemysłowych i obiektach budowlanych.
- Ochrona obwodów zasilających silniki, rozruszniki oraz układy napędowe o wysokich prądach rozruchu.
- Stosowanie w rozdzielnicach siłowych, panelach maszyn i instalacjach trójfazowych 230/400 V.
- Integracja w systemach dystrybucji mocy wymagających zdolności łączeniowej 20 kA i możliwości rozbudowy o akcesoria.
