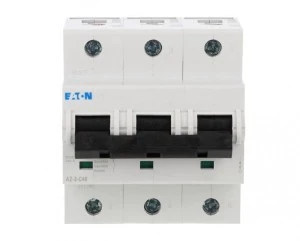

Wyłącznik nadprądowy 3P C 40A 25kA AC AZ-3-C40 211786
Trójbiegunowy wyłącznik nadprądowy AZ-3-C40 o charakterystyce C, przeznaczony do ochrony obwodów zasilających w instalacjach przemysłowych, komercyjnych oraz w aplikacjach transportowych. Urządzenie pracuje w systemach AC 230/400 V przy częstotliwości 50 Hz.
Parametry techniczne
- Prąd znamionowy: 40 A; charakterystyka wyzwalania: C (ochrona przed przeciążeniem i zwarciem z uwzględnieniem prądów rozruchowych).
- Liczba biegunów: 3 (liczba biegunów całkowita: 3); jednoczesne rozłączanie przewodu N: nie.
- Znamionowe napięcie: 400 V AC (system 230/400 V); częstotliwość pracy: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA.
- Maksymalne obciążenie robocze (dopuszczalne w aplikacji): do 200 A (zgodnie z dokumentacją techniczną dla zastosowań instalacyjnych).
- Wymiary montażowe: szerokość 3 moduły (ok. 27 mm na biegun); głębokość wbudowania: 75 mm.
- Stopień ochrony: IP20 (elementy montowane w rozdzielnicy); stopień zanieczyszczenia: 2.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3.
- Temperatura pracy: od -25°C do +55°C; odporność na korozję i promieniowanie UV przewidziana w konstrukcji dla zastosowań zewnętrznych/transportowych.
- Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i elementy dodatkowe kompatybilne z systemem AZ).
Zastosowanie
- Ochrona obwodów dystrybucyjnych w rozdzielniach przemysłowych i budynkach użyteczności publicznej.
- Ochrona obwodów zasilających silniki i napędy, gdzie konieczne jest uwzględnienie prądów rozruchowych (charakterystyka C).
- Zastosowania w tablicach sterowniczych i automatyce maszynowej wymagających zdolności łączeniowej 25 kA.
- Instalacje w sektorze transportu i pojazdów szynowych oraz aplikacje związane z odpornością na wibracje i warunki środowiskowe (projekty wymagające zgodności z normami branżowymi).
- Modernizacje i rozbudowy instalacji, gdzie potrzebna jest możliwość doposażenia wyłącznika w dodatkowe akcesoria montażowe i pomocnicze.
