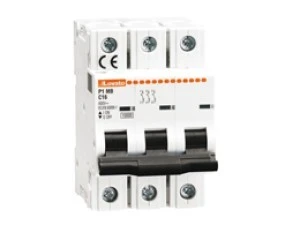

Wyłącznik nadprądowy 3P C 40A 10kA AC P1MB3PC40

Wyłącznik nadprądowy 3P C 40A 10kA AC P1MB3PC40

Wyłącznik nadprądowy 3P C 40A 10kA AC P1MB3PC40 służy do ochrony instalacji trójfazowych przed przeciążeniem i zwarciem w sieciach prądu przemiennego. Przeznaczony do montażu w rozdzielnicach instalacyjnych i przemysłowych.

Cechy techniczne

• Liczba biegunów: 3 — ochrona wszystkich faz obwodu trójfazowego.
• Charakterystyka wyzwalania: C — dopuszcza wyższe prądy rozruchowe (typowe zakresy wyzwalania 5–10×In).
• Prąd znamionowy: 40 A — stałe nastawienie prądowe dla ochrony obwodów.
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA (wg EN 60898) — odporność na prądy zwarciowe typowe dla instalacji mieszkaniowych i komercyjnych.
• Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz — przeznaczony do standardowych sieci energetycznych.
• Szerokość montażowa: 3 moduły (3M) — kompaktowy wymiar w rozdzielnicy.
• Głębokość wbudowania: 60 mm — informacja projektowa do zabudowy w szafie rozdzielczej.
• Stopień ochrony: IP20 — ochrona przed dostępem do części niebezpiecznych, przeznaczony do obudów rozdzielczych.
• Możliwość dodatkowego wyposażenia: tak — przewidziano opcję doposażenia urządzenia.
• Rodzaj napięcia: AC — eksploatacja w układach prądu przemiennego.

Zastosowanie produktu

• Ochrona obwodów trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Zabezpieczenie grup odbiorników i obwodów rozdzielczych (główne i pomocnicze linie zasilające).
• Stosowanie w rozdzielnicach modułowych o standardowej szerokości (3 moduły).
• Zastosowanie tam, gdzie wymagane jest zabezpieczenie przy napięciu 230/400 V AC i zdolności zwarciowej do 10 kA.
