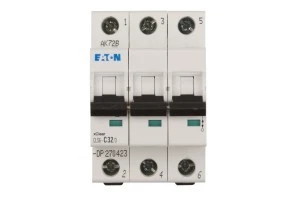

Wyłącznik nadprądowy 3P C 32A 6kA AC CLS6‑C32/3‑DP 270423

Zwarcia i przeciążenia sieci elektrycznych o jedne z najgroźniejszych i najczęściej pojawiających się zagrożeń występujących w instalacjach elektrycznych. Wyłączniki nadprądowe to jedne z najczęściej stosowanych elementów automatyki zabezpieczeniowej chroniących urządzenia i instalację od skutków zwarć i przeciążeń. Długotrwałe przeciążenie może być skutkiem uszkodzenia urządzenia, izolacji przewodu lub w konsekwencji porażeniem prądem lub nawet pożarem. Trójfazowy wyłącznik C 32A CLS6 270423 wyprodukowany został przez firmę Eaton. Prąd znamionowy tego aparatu wynosi 32A natomiast klasa wyzwalania określona została charakterystyką typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnesowego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki mogą być doposażane w dodatkowe elementy takie jak np. styki pomocnicze, wyzwalacze wzrostowe napięciowe lub wyzwalacze podnapięciowe.Wyłączniki przeznaczone są do mocowania na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
