Wyłącznik nadprądowy 3P C 20A 6kA AC ETIMAT 6 002145517
- Producent:ETI POLAM
- Seria produktu:ASTI - ETIMAT
- Indeks producenta:002145517
- Indeks TIM:0002-00002-12146
- Kategoria:Wyłączniki nadmiarowoprądowe
- Ocena:
Cena:
Niezawodne i sprawdzone wyłączniki nadprądowe ETIMAT 6
Wyłączniki nadprądowe ETIMAT 6 stosowane są jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych. Zapewniają pewną ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002145517
Typ produktu określony przez producenta.
ETIMAT 6 3p C20
Wyłączniki nadprądowe są stosowane jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych.
Wyłącznik nadprądowy
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
20
Wyłączniki nadprądowe powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie
obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
- Typ D (Powyżej 10 In do 20 In włącznie)
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
- Typ D (Powyżej 10 In do 20 In włącznie)
C
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
3
Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.
6
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
230/400
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
60
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
6
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do +55
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1 - 25
Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
dowolna
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC/EN 60898-1,
IEC 60947-2
IEC 60947-2
Wyłącznik nadprądowy, MCB (ang. miniature circuit breaker)
MCB

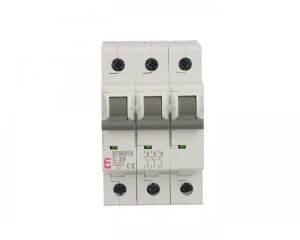

Zdjęcie produktu
Zalety produktu
- możliwość zamontowania styków pomocniczych (PS ETIMAT 10).
- możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT 10).
- możliwość zasilania z dołu lub z góry.
- możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół.
- wskaźnik położenia styków.
- możliwość plombowania dźwigni w pozycji "Zał." i "Wył.".
- oznaczenie “ON/OFF” na dźwigni załączającej.
- Każdy wyłącznik oznaczony kodem EAN.
- Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
