Wyłącznik nadprądowy 3P B 63A 25kA AC AZ‑3‑B63 174511

Wyłącznik nadprądowy 3P B 63A 25kA AC AZ-3-B63 174511

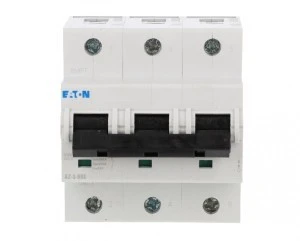

Wyłącznik nadprądowy AZ-3-B63 (nr katalogowy 174511) to trójpolowy wyłącznik nadprądowy przeznaczony do ochrony obwodów w instalacjach przemysłowych i budynkowych. Zaprojektowany do pracy w sieciach AC 50 Hz przy napięciu znamionowym 400 V, zapewnia ochronę przed przeciążeniami i zwarciami.

Cechy techniczne

• Prąd znamionowy: 63 A
• Liczba biegunów: 3 (trójpolowy)
• Charakterystyka wyzwalania: B
• Znamionowe napięcie pracy: 400 V AC, 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 25 kA (wg IEC/EN 60947-2)
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 °C do 55 °C (powyżej 55 °C obciążalność zmienia się o ok. 0,5% na każdy stopień)
• Szerokość montażowa: 3 moduły; głębokość wbudowania: 75 mm
• Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
• Jednoczesne rozłączanie bieguna N: nie
• Możliwość dodatkowego wyposażenia: tak (zgodnie z dokumentacją producenta)
• Zgodność z normami technicznymi: IEC/EN 60947-2, EN 45545-2, IEC 61373

Zastosowanie produktu

• Ochrona obwodów zasilających w szafach rozdzielczych i sterowniczych w przemyśle i budownictwie.
• Ochrona obwodów ogólnego przeznaczenia o niewielkich prądach rozruchu (oświetlenie, gniazda, obwody sterownicze).
• Zastosowania w systemach wymagających odporności mechanicznej i elektromagnetycznej (należy ocenić całą szafę sterowniczą pod kątem odporności na uderzenia, zwarcia i kompatybilności EMC).
• Instalacje, w których wymagana jest wysoka zdolność łączeniowa do ograniczania skutków zwarć; stosować zgodnie z instrukcją montażu producenta.
