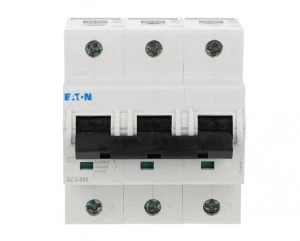

Wyłącznik nadprądowy 3P B 50A 25kA AC AZ‑3‑B50 174510

Wyłącznik nadprądowy 3P B 50A 25kA AC AZ-3-B50 174510

Wyłącznik nadprądowy AZ-3-B50 (typ AZ-3-B50, nr katalogowy 174510) to trójbiegunowe urządzenie zabezpieczające o charakterystyce B, przeznaczone do ochrony obwodów przemysłowych i instalacji budynkowych przed przeciążeniem i zwarciem przy napięciu AC.

Cechy techniczne

• Znamionowy prąd In: 50 A; charakterystyka wyzwalania: B.
• Liczba biegunów: 3 (3P), jednoczesne rozłączanie bieguna N: nie.
• Znamionowe napięcie: 400 V AC, częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa (IEC/EN 60947-2): 25 kA.
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Zakres temperatur pracy: -25°C do 55°C.
• Stopień ochrony obudowy: IP20; szerokość: 4.5 modułu; głębokość wbudowania: 75 mm.
• Dopuszczalne przekroje przewodów przyłączanych: 2.5–50 mm?.
• Montaż: niezależny (montaż w rozdzielnicy); odpowiedzialność za obwody i połączenia leży po stronie wykonawcy szafy sterowniczej.
• Możliwość dodatkowego wyposażenia: tak (akcesoria zgodne z serią AZ).

Zastosowanie

• Ochrona obwodów zasilających silniki, przetwornice i odbiorniki o dużym prądzie rozruchowym w przemyśle.
• Zabezpieczenie instalacji elektrycznych w budynkach użyteczności publicznej i handlowych.
• Stosowanie w rozdzielnicach i szafach sterowniczych wymagających 3-biegunowego zabezpieczenia przy napięciu 400 V AC.
• Aplikacje, gdzie wymagane są wyższe zdolności łączeniowe (do 25 kA) oraz możliwość rozbudowy o akcesoria systemowe.
