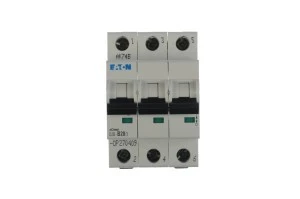

Wyłącznik nadprądowy 3P B 20A 6kA AC CLS6‑B20/3‑DP 270409

Wyłączniki nadprądowy typu CLS6 firmy Eaton należą do grupy aparatów automatyki zabezpieczeniowej niskiego napięcia. Ich zadaniem jest ochrona instalacji elektrycznej przed skutkami zwarć i przeciążeń. Podczas zaistnienia jednego z tych dwóch zdarzeń wyłączniki powinny przerwać obwód. Odłączenie zasilania ma na celu między innymi ochronę urządzeń i instalacji przed uszkodzeniami, ochronę osób przed porażeniem a także zapobieganie wystąpienia ewentualnego pożaru. Prąd o wartości większej od dopuszczalnej przepływający przez dłuższy czas w znaczy sposób przyczynia się do przyspieszenia starzenia się izolacji przewodów instalacji elektrycznej.Wyłącznik nadprądowy 3P B 20A CLS6 o numerze katalogowym 270409 został wytworzony przez firmę Eaton, która znana jest w branży z produktów o bardzo wysokiej jakości. Jest elementem trójfazowym, trójmodułowym o prądzie znamionowym 20A i charakterystyce wyzwalania typu B. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach oświetleniowych, gniazd wtykowych lub w obwodach zasilających urządzenia o charakterze rezystancyjnym. Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnesowego odbywa się przy wystąpieniu prądu rzędu od 3 do 5 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Montowane są w budownictwie mieszkaniowym i użyteczności publicznej a także w przemyśle. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 6kA.
