Wyłącznik nadprądowy 3P B 125A 25kA AC AZ‑3‑B125 174514

Wyłącznik nadprądowy 3P B 125A 25kA AC AZ-3-B125 174514

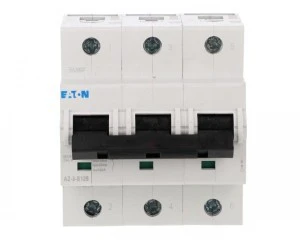

Trójpolowy wyłącznik nadprądowy Eaton AZ-3-B125 o charakterystyce B przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach przemysłowych i budynkowych w instalacjach 400 V AC, 50 Hz.

Cechy techniczne

• Typ: 3-biegunowy (3P), charakterystyka wyzwalania B
• Prąd znamionowy: 125 A
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa (IEC 60947-2): 25 kA (AC)
• Stopień ochrony: IP20
• Zakres pracy temperaturowej: -25 °C do +55 °C
• Wymiary montażowe: szerokość odpowiada 4,5 modułu; głębokość zabudowy 75 mm
• Dopuszczalne przyłącze przewodów: przekrój 2,5–50 mm?
• Jednoczesne rozłączanie bieguna N: nie
• Parametry środowiskowe i instalacyjne: stopień zanieczyszczenia 2, kategoria przepięcia 3, klasa ograniczenia energii 3
• Możliwość dodatkowego wyposażenia: tak (opcje modułów pomocniczych i akcesoriów montażowych)

Zastosowanie

• Rozdzielnice zasilania i szafy sterownicze w zakładach przemysłowych
• Ochrona obwodów silnikowych, grzewczych i oświetleniowych w obiektach komercyjnych i przemysłowych
• Pola dystrybucji napięcia 400 V AC w instalacjach budynkowych i produkcyjnych
• Aplikacje wymagające odporności na drgania i kryteria bezpieczeństwa przeciwpożarowego zgodne z wymaganiami stosowanymi w aplikacjach mobilnych i kolejowych (zgodność z EN 45545-2 oraz IEC 61373 wskazana w dokumentacji technicznej)
