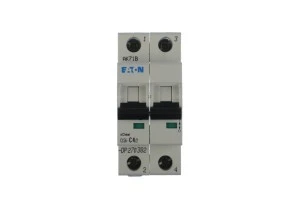

Wyłącznik nadprądowy 2P C 4A 6kA AC CLS6‑C4/2‑DP 270382

Zwarcia i przeciążenia sieci elektrycznych to jedne z najgroźniejszych i najczęściej pojawiających się zagrożeń występujących w instalacjach elektrycznych. Wyłączniki nadprądowe to jedne z najczęściej stosowanych elementów automatyki zabezpieczeniowej chroniących urządzenia i instalację od skutków zwarć i przeciążeń. Długotrwałe przeciążenie może być skutkiem uszkodzenia urządzenia, izolacji przewodu lub w konsekwencji porażeniem prądem lub nawet pożarem. Dwubiegunowy wyłącznik samoczynny C 4A CLS6 270382 wyprodukowała firma Eaton. Prąd znamionowy tego aparatu wynosi 4A natomiast klasa wyzwalania określona została charakterystyką typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnesowego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Montowane są w budownictwie mieszkaniowym i użyteczności publicznej a także w przemyśle. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 6kA.
