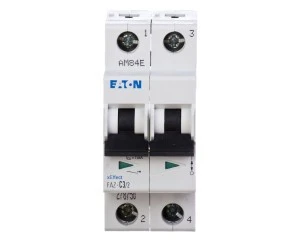

Wyłącznik nadprądowy 2P C 3A 15kA AC FAZ C3/2 278750
Wyłącznik nadprądowy FAZ C3/2 to dwubiegunowy aparat o znamionowym prądzie 3 A i charakterystyce wyzwalania typu C, przeznaczony do ochrony obwodów w instalacjach przemysłowych i budynkowych. Produkt przeznaczony do montażu na szynie DIN w rozdzielnicach niskiego napięcia.
Cechy techniczne
- Liczba biegunów: 2 (dwubiegunowy)
- Prąd znamionowy In: 3 A
- Charakterystyka wyzwalania: C (wyzwalanie przy prądach udarowych typowych dla obciążeń indukcyjnych)
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz (zastosowanie w sieciach AC)
- Zdolność łączeniowa (IEC 60947-2): Icu = 15 kA
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
- Maksymalne napięcie DC: do 60 V (możliwość stosowania w obwodach DC zgodnie z danymi producenta)
- Stopień ochrony: IP20
- Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
- Wymiary montażowe: szerokość 2 moduły, głębokość zabudowy 70,5 mm
- Jednoczesne rozłączanie bieguna N: nie
- Trwałość eksploatacyjna: ponad 10 000 cykli pracy
- Temperatura pracy: od -40°C do +75°C
- Montaż: na standardowej szynie DIN; możliwość rozbudowy o dodatkowe wyposażenie (akcesoria)
Zastosowanie produktu
- Zabezpieczanie obwodów rozdzielczych w instalacjach przemysłowych i budynkach użyteczności publicznej
- Ochrona obwodów zasilających oświetlenie, gniazda i niewielkie silniki z umiarkowanym prądem rozruchowym (charakterystyka C)
- Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN
- Zastosowania wymagające zdolności łączeniowej do 15 kA w sieciach AC lub pracy w obwodach DC do 60 V
- Systemy sterowania i panelowe, gdzie wymagane są kompaktowe wyłączniki nadprądowe o szerokości 2 modułów
