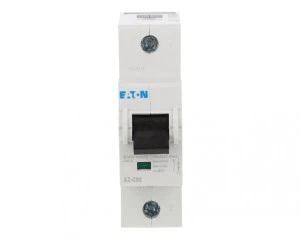

Wyłącznik nadprądowy 1P C 80A 20kA AC AZ-C80 211799
Jednobiegunowy wyłącznik nadprądowy AZ-C80 o znamionowym prądzie 80 A i charakterystyce wyzwalania C, przeznaczony do ochrony obwodów zasilających w instalacjach przemysłowych i budynkach. Stosowany jako zabezpieczenie linii i odbiorników w rozdzielnicach montowanych na szynie DIN.
Cechy techniczne
- Typ: wyłącznik nadprądowy 1P (jednobiegunowy), charakterystyka C, In = 80 A.
- Zdolność łączeniowa: 20 kA wg IEC/EN 60947-2.
- Napięcie znamionowe: AC 230/400 V, częstotliwość 50 Hz; napięcie stałe do 60 V na biegun.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3.
- Zakres przyłączeniowy przewodów: 2,5–50 mm?.
- Wymiary montażowe: szerokość 1 moduł (45 mm na front), głębokość wbudowania 75 mm, wymiar gniazdka obudowy 90 mm.
- Maksymalne dobezpieczenie: 200 A; średnia żywotność mechaniczna: ponad 10 000 operacji.
- Jednoczesne rozłączanie biegunu N: nie (tylko rozłączanie fazy).
- Możliwość dodatkowego wyposażenia i integracji z akcesoriami systemowymi.
Zastosowanie
- Ochrona obwodów zasilających i rozdziałów w instalacjach budowlanych i przemysłowych.
- Zabezpieczanie pojedynczych faz w rozdzielnicach jednofazowych i trójfazowych (jako element ochrony poszczególnych linii).
- Ochrona obwodów z dużymi prądami rozruchowymi — charakterystyka C umożliwia obsługę indukcyjnych obciążeń i napędów.
- Stosowanie w systemach zasilania AC 230/400 V, 50 Hz; możliwe użycie w obwodach DC do 60 V na biegun.
- Montaż na szynie DIN w rozdzielnicach, tam gdzie wymagane są kompaktowe rozwiązania 1-modułowe i możliwość rozbudowy akcesoriami.
