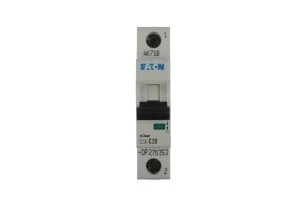

Wyłącznik nadprądowy 1P C 20A 6kA AC CLS6‑C20‑DP 270353

Podstawowymi i jednymi z najczęściej stosowanych urządzeń automatyki zabezpieczeniowej są wyłączniki nadprądowe. Wykorzystywane są do ograniczania skutków zwarć i przeciążeń instalacji elektrycznych. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 1P C 20A CLS6 270353 wyprodukowany został przez firmę Eaton. Jest to aparat jednomodułowy, jednobiegunowy o prądzie znamionowym wynoszącym 20A i działający zgodnie z charakterystyką wyzwalania typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki mogą być doposażone w dodatkowe elementy takie jak np. styki pomocnicze, wyzwalacze wzrostowe napięciowe lub wyzwalacze podnapięciowe.Wyłączniki przeznaczone są do mocowania na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
