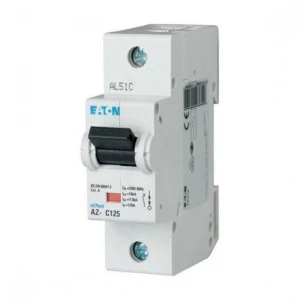

Wyłącznik nadprądowy 1P C 125A 15kA AC AZ-C125 211809
Wyłącznik nadprądowy AZ-C125 to jednoprzewodowy wyłącznik nadprądowy o znamionowym prądzie 125 A, zaprojektowany do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach przemysłowych oraz budynkowych. Urządzenie przeznaczone jest do montażu na szynie DIN w rozdzielnicach i tablicach.
Cechy techniczne
- Prąd znamionowy: 125 A
- Liczba biegunów: 1 (1P)
- Charakterystyka wyzwalania: C (dla obciążeń o umiarkowanym prądzie rozruchowym)
- Znamionowe napięcie pracy: 230 V AC; kompatybilny z systemami 230/400 V AC
- Częstotliwość: 50 Hz
- Zdolność łączeniowa wg IEC 60947-2: 15 kA
- Stopień ochrony: IP20 (po zabudowie IP40)
- Stopień zanieczyszczenia: 2
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3
- Szerokość: 1 moduł (front 45 mm)
- Wymiary montażowe / obudowy: front 45 mm, obudowa 90 mm, głębokość wbudowania 75 mm
- Temperatura pracy: od -25°C do 55°C
- Jednoczesne rozłączanie bieguna N: nie
- Wyposażony w mechaniczne i elektryczne zabezpieczenia zgodne z normami IEC/EN; możliwość dodatkowego wyposażenia: tak
Zastosowanie produktu
- Zabezpieczenie obwodów zasilających w instalacjach przemysłowych i komercyjnych
- Wykorzystanie w rozdzielnicach budynków mieszkalnych, użyteczności publicznej i obiektów technicznych
- Ochrona obwodów silników i odbiorników o umiarkowanym prądzie rozruchowym (charakterystyka C)
- Modernizacje i rozbudowy tablic rozdzielczych z montażem na szynie DIN
