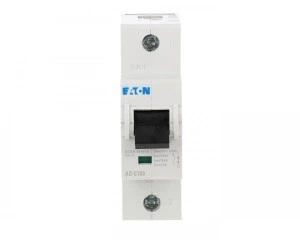

Wyłącznik nadprądowy 1P C 100A 20kA AC AZ‑C100 211804

Wyłącznik nadprądowy 1P C 100A 20kA AC AZ-C100 211804

Jednobiegunowy wyłącznik nadprądowy AZ-C100 o charakterystyce C przeznaczony do ochrony obwodów zasilających w instalacjach przemysłowych i budynkach użyteczności publicznej. Urządzenie zapewnia ochronę przed przeciążeniem i zwarciem dla prądu znamionowego 100 A.

Cechy techniczne

• Prąd znamionowy In: 100 A; charakterystyka wyzwalania: C (zastosowanie przy obciążeniach indukcyjnych i mieszanych).
• Znamionowa zdolność łączeniowa: 20 kA (wg IEC 60947-2) przy napięciu znamionowym.
• Napięcie znamionowe: 230/400 V AC; częstotliwość pracy: 50 Hz.
• Maksymalne dobezpieczenie/koordynacja: do 200 A.
• Stopień ochrony: IP20 (obudowa modułowa na szynę DIN); szerokość: 27 mm na biegun (1 moduł).
• Głębokość wbudowania: 75 mm; temperatura pracy: -25 °C do +55 °C.
• Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3.
• Liczba biegunów: 1; jednoczesne rozłączanie bieguna N: nie.
• Możliwość dodatkowego wyposażenia: tak (możliwość montażu akcesoriów sygnalizacyjnych i blokad zgodnych z systemem).
• Przyłącza przewodów: dopuszcza różne sposoby połączeń przewodowych; konstrukcja przystosowana do montażu szynowego w rozdzielnicach.

Zastosowanie produktu

• Ochrona obwodów zasilających silniki, napędy i urządzenia z rozruchem indukcyjnym.
• Zabezpieczenie obwodów rozdzielczych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Stosowanie w instalacjach o napięciu 230/400 V AC przy częstotliwości 50 Hz.
• Wykorzystanie tam, gdzie wymagana jest zdolność łączeniowa 20 kA i modułowa zabudowa na szynie DIN.
