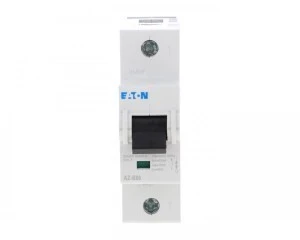

Wyłącznik nadprądowy 1P B 80A 25kA AC AZ‑B80 174486

Wyłącznik nadprądowy 1P B 80A 25kA AC AZ-B80 174486

Wyłącznik nadprądowy AZ-B80 1P B 80A 25kA AC (174486) to jednobiegunowe urządzenie zabezpieczające obwody jednofazowe przed przeciążeniami i zwarciami w instalacjach 230 V AC. Przeznaczony do montażu modułowego w rozdzielnicach elektrycznych w aplikacjach budowlanych i przemysłowych.

Cechy techniczne

• Typ: jednobiegunowy (1P), numer katalogowy AZ-B80, wersja AC.
• Charakterystyka wyzwalania: B — ochrona obwodów przed przeciążeniem i zwarciem dla obciążeń o niskich prądach rozruchu.
• Prąd znamionowy (In): 80 A.
• Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 25 kA (wg IEC 60947-2).
• Zgodność z klasą ograniczenia energii: klasa 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20.
• Przekrój przewodów: możliwość podłączenia przewodów w zakresie typowo 2,5–50 mm?.
• Wymiary montażowe: głębokość zabudowy około 75 mm; szerokość odpowiada 1 modułowi DIN.
• Jednoczesne rozłączanie bieguna N: nie.
• Możliwość dodatkowego wyposażenia: tak (akcesoria modułowe zgodne z systemem).
• Temperatura pracy: zakres od -25 °C do 55 °C.

Zastosowanie produktu

• Ochrona obwodów jednofazowych w rozdzielnicach budynkowych i przemysłowych.
• Zabezpieczenie obwodów oświetleniowych, gniazd wtykowych oraz obwodów pomocniczych.
• Stosowanie w instalacjach gdzie wymagane jest ograniczenie energii zwarcia do klasy 3 i zdolność łączeniowa do 25 kA.
• Możliwość integracji w systemach automatyki i rozdziału energii z dodatkowymi akcesoriami modułowymi.
