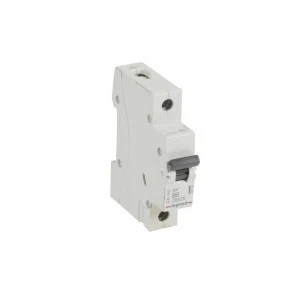

Wyłącznik nadprądowy 1P B 6A 6kA AC S301 RX3 419133
Jednobiegunowy wyłącznik nadprądowy (MCB) z krzywą B i prądem znamionowym 6 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Produkt stosowany w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych jako zabezpieczenie obwodów końcowych.
Cechy techniczne
- Typ: 1P (jednobiegunowy), krzywa wyzwalania B, prąd znamionowy In = 6 A
- Zdolność wyłączeniowa: 6 kA (6000 A) AC
- Napięcie robocze maksymalne: 400 V (AC)
- Szerokość modułu: 1 moduł na biegun – 17,7 mm
- Montaż: na szynie EN/IEC 60715 (DIN 35)
- Podłączenie: terminale śrubowe zapewniające połączenie przewodów o przekrojach typowych dla rozdzielnic instalacyjnych
- Oznaczenie pozycji styków (pozycja załączenia/wyłączenia) ułatwiające identyfikację stanu obwodu
- Stopnie ochrony: IP20 / IP40
- Materiały konstrukcyjne: bezhalogenowe tworzywa
- Właściwości mechaniczne i termiczne dostosowane do eksploatacji w standardowych warunkach instalacyjnych
- Brak możliwości dodania modułów RCD bezpośrednio do tego MCB
- Okres gwarancji producenta: 2 lata
Zastosowanie produktu
Wyłącznik przeznaczony do ochrony pojedynczych obwodów fazowych w instalacjach o napięciu do 400 V. Stosowany tam, gdzie wymagane jest zabezpieczenie obwodów o niewielkich prądach znamionowych z charakterystyką krzywej B.
- Tablice rozdzielcze mieszkaniowe i budynków użyteczności publicznej — zabezpieczenie gniazd i obwodów oświetleniowych
- Rozdzielnice pomocnicze i obwody sterowania w instalacjach przemysłowych
- Zastosowania w instalacjach komercyjnych, gdzie wymagane są kompaktowe zabezpieczenia jednobiegunowe
- Integracja w systemach rozdziału energii montowanych na szynie DIN 35 z użyciem standardowych przewodów przyłączowych
