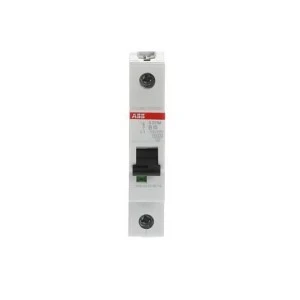

Wyłącznik nadmiarowo-prądowy S201M-B10 1P char. B 10A 10kA AC
Miniaturowy wyłącznik nadmiarowo-prądowy S201M-B10 przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem; konstrukcja jednobiegunowa z charakterystyką B sprawdza się w instalacjach mieszkaniowych, komercyjnych oraz lekkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 10 A
- Charakterystyka wyzwalania: B (wyzwalanie dynamiczne około 3–5 × In)
- Zdolność łączeniowa: do 10 kA AC (stosownie do warunków sieci 230/400 V AC)
- Napięcie znamionowe: 230 V
- Liczba biegunów: 1 (1P); jednocześnie rozłączany biegun N: nie
- Szerokość: 1 moduł DIN
- Głębokość zabudowy: 69 mm
- Stopień ochrony: IP20
- Stopień zanieczyszczenia: 3
- Klasa ograniczenia energii: 3
- Możliwość dodatkowego wyposażenia: tak (możliwość montażu akcesoriów zgodnie z dokumentacją producenta)
- Rodzaj napięcia: inne (stosować zgodnie z instrukcją i specyfikacją systemu)
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych oraz budynkach użyteczności publicznej
- Zabezpieczenie obwodów w małych i średnich instalacjach komercyjnych
- Stosowanie jako element rozdzielnic modułowych na szynę DIN — tam, gdzie wymagana jest ochrona nadprądowa do 10 A
- Możliwość integracji z dodatkowymi akcesoriami (styki pomocnicze, blokady mechaniczne) w celu rozszerzenia funkcji ochronnych i sygnalizacyjnych
