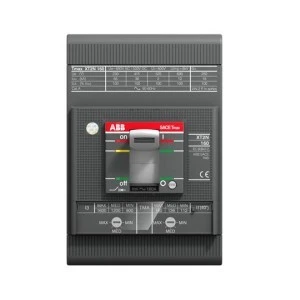

Wyłącznik mocy 3P 160A 70kA XT2H 160 z wyzwalaczem TMA 160-1600 3p F F 1SDA067604R1
Kompaktowy wyłącznik mocy trójfazowy XT2H 160 z wyzwalaczem termomagnetycznym TMA 160–1600 przeznaczony do zabezpieczania obwodów przemysłowych i rozdziału energii. Urządzenie stosowane jako zabezpieczenie przeciążeniowe i zwarciowe w rozdzielnicach stacjonarnych z zaciskami przednimi.
Parametry techniczne
- Znamionowy prąd ciągły (Iu): 160 A
- Liczba biegunów: 3 (3P)
- Wyzwalacz: termomagnetyczny TMA 160–1600 (zakres nastaw wyzwalacza przeciążeniowego 160–1600 A)
- Nastawa bezzwłocznego wyzwalacza zwarciowego (Instant): 800 A
- Znamionowa zwarciowa zdolność łączeniowa lcu: 70 kA przy 400–415 V AC, 50 Hz
- Montaż: stacjonarny, zaciski przednie; brak możliwości montażu na szynie DIN
- Liczba styków pomocniczych: zwiernych 0 / rozwiernych 0 / przełącznych 0
- Wskaźnik wyłączenia: wbudowany (informacja o stanie wyłącznika)
- Zintegrowane zabezpieczenie przeciwporażeniowe: brak
- Napęd silnikowy: wbudowany — nie; opcjonalny napęd silnikowy — dostępny
- Wymiary (S × D × H): 90 × 130 × 82.5 mm
- Masa netto: 1.4 kg
Zastosowanie
- Zabezpieczenie głównych i pomocniczych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
- Ochrona silników i grup silnikowych w zastosowaniach wymagających nastaw termicznych i szybkiego wyłączenia zwarciowego
- Stosowanie jako wyłącznik główny w rozdziale mocy do 415 V AC ze względu na zdolność łączeniową 70 kA
- Integracja w szafach sterowniczych i rozdzielniach stacjonarnych z dostępem do przednich zacisków; możliwość instalacji napędu silnikowego jako opcja zdalnego załączania/wyłączania
