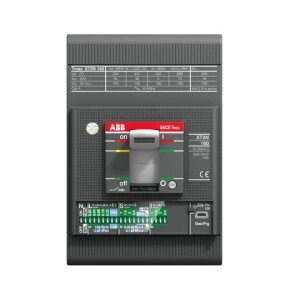

Wyłącznik mocy 3P 160A 70kA XT2H 160 z wyzwalaczem Ekip LS/I In=160A 3p F F 1SDA067861R1
Wyłącznik mocy XT2H 160 z elektronicznym wyzwalaczem Ekip LS/I to trójbiegunowy aparat rozłączno-ochronny o znamionowym prądzie 160 A, przeznaczony do ochrony i łączenia obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły (In): 160 A
- Liczba biegunów: 3 (3P)
- Zdolność łączeniowa (lcu) przy 400 V, 50 Hz: 70 kA (możliwość osiągnięcia wyższych wartości w zależności od warunków napięciowych)
- Wyzwalacz: Ekip LS/I — elektroniczny moduł ochronny (funkcje przeciążeniowe i zwarciowe)
- Zakres nastawy wyzwalacza przeciążeniowego: 64 A
- Zakres nastawy wyzwalacza zwarciowego zwłocznego: 160 A; bezzwłocznego: 160 A
- Czas otwarcia: ok. 30 ms
- Zaciski przednie (frontowe)
- Wskaźnik stanu wyłączenia: Tak
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0 / 0 / 0
- Wbudowany napęd silnikowy: Nie; opcjonalny napęd silnikowy: Tak
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: Nie
- Montaż na szynie DIN: Nie (zaciski i konstrukcja przystosowane do montażu w rozdzielnicy)
- Wymiary (szer. x wys. x gł.): 130 x 82,5 x 90 mm; masa netto: 1,4 kg
Zastosowanie produktu
- Główne styki wejściowe i wyjściowe w rozdzielnicach średnio- i niskoprądowych
- Ochrona obwodów silnikowych i zasilających w instalacjach przemysłowych
- Zabezpieczenie i łączenie obwodów w szafach sterowniczych oraz rozdzielniach budynkowych i komercyjnych
- Zastosowania wymagające zdalnego załączania/wyłączania przy użyciu opcjonalnego napędu silnikowego
- Systemy dystrybucji energii trójfazowej z wymaganiem zdolności przerywania do 70 kA przy 400 V
