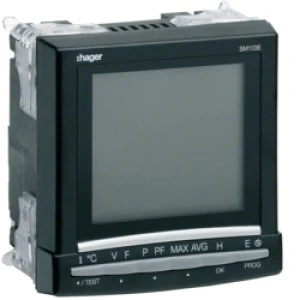

Wielofunkcyjny analizator parametrów sieci Evolution
Wielofunkcyjny analizator parametrów sieci Evolution to tablicowy miernik przeznaczony do bezpośredniego pomiaru parametrów sieci elektroenergetycznej w instalacjach przemysłowych i komercyjnych. Urządzenie mierzy napięcia i prądy sieciowe oraz wartości mocy czynnej, biernej i pozornej, umożliwiając kontrolę współczynnika mocy i pracy (energii).
Cechy techniczne
- Zasilanie: sieć; wskaźnik: wyświetlacz LCD, 4 cyfry.
- Częstotliwość pomiaru: 50/60 Hz.
- Zakresy napięć: nominalne 110 / 230 / 400 V; pomiar napięcia 50–700 V.
- Zakres pomiaru prądu: do 9 995 A (zastosowanie przekładników prądowych przy pomiarach wyższych niż wejściowe zakresy urządzenia).
- Mierzony parametr: moc czynna, moc bierna, moc pozorna oraz praca (energia) i współczynnik mocy.
- Brak pomiaru harmonicznych; brak pomiaru kąta fazowego jako oddzielnej funkcji (informacja o cos φ jest dostępna przez współczynnik mocy).
- Brak pamięci wartości mierzonej — urządzenie nie zapisuje historii pomiarów lokalnie.
- Brak złącza komunikacyjnego/ interfejsu do zdalnego odczytu w standardowym wyposażeniu.
- Moc wejściowa: 10 VA.
- Wymiary: 60 mm (głębokość) x 96 mm (wysokość) x 80 mm (długość).
- Montaż: szyna TS (wersja tablicowa) oraz przystosowanie do montażu podtynkowego i natynkowego zgodnie z kartą katalogową.
- Temperatura przechowywania: -20 °C do 80 °C.
Zastosowanie produktu
- Pomiar i nadzór parametrów sieci w rozdzielnicach przemysłowych i budynkowych (monitoring mocy czynnej, biernej i pozornej).
- Kontrola współczynnika mocy i rozliczeniowa praca (energia) w instalacjach komercyjnych i zakładach produkcyjnych.
- Instalacje trójfazowe i jednofazowe pracujące w zakresie 50/60 Hz oraz napięć do 700 V, z wykorzystaniem przekładników prądowych przy pomiarach dużych prądów.
- Aplikacje, gdzie wymagany jest lokalny, cyfrowy odczyt parametrów sieci bez archiwizacji i zdalnej komunikacji (np. szybka kontrola stanu zasilania, weryfikacja obciążeń).
