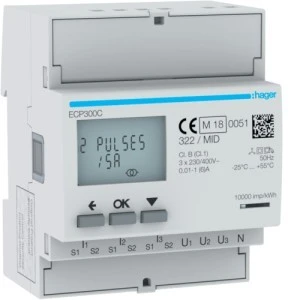

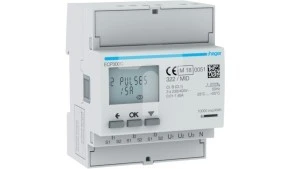

Licznik energii elektrycznej 3-fazowy, przekł. 1-5A 4M, wyjście imp., MID agardio.measure ECP300C
Licznik energii elektrycznej 3-fazowy ECP300C to czteroprzewodowy licznik z przetwornikiem (przez przekładniki prądowe) i wyjściem impulsowym, przeznaczony do pomiaru energii czynnej w sieciach trójfazowych dla zastosowań przemysłowych, komercyjnych i rozliczeniowych.
Cechy techniczne
- Zakres pomiarowy prądu: pomiar z użyciem przekładnika 1–5 A (wejście przekładnikowe, wyjście 1 A)
- Zasilanie i napięcia: napięcie zasilania 92–480 V AC; maksymalne napięcie pracy do 300 V; przystosowany do systemów trójfazowych 4-przewodowych (nominalnie 400 V)
- Częstotliwość pracy: znamionowo 50 Hz (zakres 45–65 Hz)
- Dokładność i homologacja: klasa dokładności B; homologacja MID; zgodność ze standardami EN 50470-1/3 oraz IEC 62053-21/23
- Wyjście impulsowe: tak — generator impulsów do integracji z systemami zliczającymi/EMS
- Funkcjonalność taryfowa: dwutaryfowy rejestr energii
- Parametry obwodu pomiarowego: minimalny prąd rozruchowy 0,001 A; maksymalny prąd obwodu pomiarowego 6 A
- Montaż i konstrukcja: montaż na szynie DIN (wersja modułowa); wymiary 72 × 90 × 60 mm (szer. × wys. × gł.)
- Stopień ochrony i warunki pracy: IP20, klasa ochronności II, temperatura pracy od -25 do 70 °C
Zastosowanie produktu
- Rozliczenia energii elektrycznej w instalacjach trójfazowych z użyciem przekładników prądowych (aplikacje handlowe i podliczniki)
- Monitorowanie zużycia energii i integracja z systemami EMS/BMS poprzez wyjście impulsowe
- Pomiar dwutaryfowy w zakładach przemysłowych i budynkach komercyjnych w celu zróżnicowania rozliczeń czasowych
- Montaż w rozdzielnicach i tablicach rozdzielczych na szynie DIN jako element podliczający obwody z przekładnikami prądowymi
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy licznik ECP300C nadaje się do rozliczeń handlowych? — Tak: Licznik ECP300C posiada homologację MID (zgodność z wymogami przyrządów pomiarowych), co umożliwia stosowanie go do rozliczeń handlowych i oficjalnego pomiaru zużycia energii w krajach przyjmujących certyfikację MID.
- Jak dobrać przekładnik prądowy do licznika ECP300C? — Dobierz przekładnik z wyjściem 1 A (sekundarne 1 A) i stosunkiem pierwotnym odpowiadającym maksymalnemu prądowi przewodów w danej linii; upewnij się, że obwód pomiarowy nie przekracza 6 A i że przekładnik jest zakwalifikowany do współpracy z licznikiem o minimalnym prądzie rozruchowym 0,001 A.
