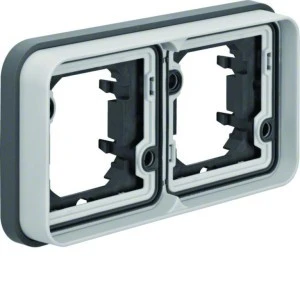

W.1 Ramka 2-krotna pozioma do montażu podtynkowego, IP55, szary WNA402
Ramka WNA402 to 2-krotna ramka pozioma przeznaczona do montażu podtynkowego, umożliwiająca osadzenie dwóch modułów osprzętowych w linii poziomej. Produkt stosowany tam, gdzie wymagany jest stopień ochrony IP55 oraz materiał bezhalogenowy.
Cechy techniczne
- Materiał: tworzywo termoplastyczne (tworzywo sztuczne), bezhalogenowe
- Kolor: szary, numer RAL (zbliżony) 7011, wykończenie powierzchni błyszczące
- Wymiary zewnętrzne: szerokość 145 mm × wysokość 75 mm × głębokość 24 mm
- Wymiary wbudowania: szerokość wbudowania 145 mm, wysokość wbudowania 75 mm
- Liczba jednostek: 2 (poziomo, 2×1)
- Stopień ochrony: IP55 (ochrona przed pyłem oraz strugami wody)
- Sposób mocowania: mocowanie śrubowe
- Kierunek montażu: poziomy; przeznaczona do kanałów osprzętowych (nie do kanałów podłogowych)
- Dodatkowe cechy: bez pokrywy uchylnej, nieprzezroczysta, brak miejsca na etykietę
Zastosowanie produktu
- Montaż podtynkowy w instalacjach elektrycznych wymagających ochrony IP55: łazienki, garaże, warsztaty, korytarze techniczne oraz strefy produkcyjne z obecnością bryzgów wody i zapylenia.
- Osadzenie dwóch standardowych modułów osprzętowych w poziomie (gniazda, wyłączniki, moduły sterujące) w systemach kanałów osprzętowych.
- Wykończenie instalacji gdzie wymagana jest estetyka w kolorze szarym (RAL 7011 zbliżony) oraz powierzchnia błyszcząca.
- Stosowanie w instalacjach, gdzie preferowane są elementy bezhalogenowe ze względu na ograniczenia materiałowe.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ramka WNA402 będzie pasować do standardowej puszki podtynkowej?
Ramka WNA402 jest przeznaczona na dwa moduły w poziomie i ma wymiary wbudowania 145 × 75 mm; przed montażem należy zweryfikować, czy puszka podtynkowa lub otwór montażowy odpowiada tym wymiarom oraz umożliwia mocowanie śrubowe.
