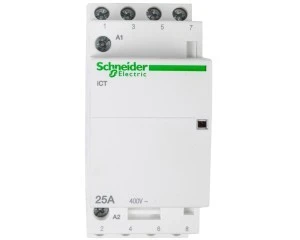

Stycznik modułowy przeznaczony do zdalnego załączania obwodów AC; typ modułowy montowany na szynie DIN, stosowany w rozdzielnicach i systemach automatyki budynkowej do przełączania obciążeń do 25 A.
Cechy techniczne
Znamionowy prąd pracy: 25 A.
Liczba styków zwiernych (NO): 4; styków rozwiernych (NC): 0; liczba modułów: 4.
Znamionowe napięcie wzbudzenia cewki: 230 V AC (50 Hz); rodzaj napięcia sterowania: AC.
Przeznaczony do pracy w instalacjach AC; dopuszczalne napięcie obwodu głównego do stosowania w sieciach do 400 V.
Zdolność łączeniowa: do 3000 W dla obciążeń żarowych; do 1200 VA dla świetlówek (1200 VA przy kompensacji równoległej, 2400 VA przy kompensacji DUO).
Trwałość elektryczna: do 200 000 cykli; wskaźnik aktywności zapewniający wizualną informację o stanie.
Stopień ochrony: IP20; montaż na szynie DIN; głębokość wbudowania: 68 mm.
Zakres temperatury pracy: -5 do 60 °C; kategoria użytkowania: 7.
Suwak do obsługi manualnej: nie; możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i pomocnicze).
Produkt objęty programem Green Premium; okres gwarancji: 18 miesięcy.
Zastosowanie
Zdalne załączanie obwodów oświetleniowych w instalacjach mieszkaniowych i komercyjnych.
Integracja w rozdzielnicach modułowych i systemach automatyki budynkowej do sterowania obciążeń resistywnych i indukcyjnych w granicach znamionowych.
Przełączanie obwodów grzewczych i pomocniczych urządzeń elektrycznych do 25 A.
Sterowanie obwodami świetlówkowych z kompensacją oraz zastosowania wymagające dużej liczby cykli przełączeń.
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
68
Liczba styków rozwiernych
0
Znamionowe napięcie pracy [V] do
400
Znamionowe napięcie wzbudzenia [V]
230
Maksymalna zdolność łączeniowa dla żarówek [W]
3000
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
2400
Suwak do obsługi manualnej
Nie
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
25
PKWiU
27.12.24.0
Liczba styków zwiernych
4
Znamionowe napięcie pracy [V] od
400
Liczba modułów
4
Kategoria użytkowania
7
Maksymalna zdolność łączeniowa dla świetlówek [VA]
1200
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
1200
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Tak
Dane logistyczne
Kod kreskowy
3606480088599
Szerokość opakowania [mm]
110
Waga z opakowaniem [kg]
0.2
Opakowanie zbiorcze produktu
1/6/288 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
125
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnySEISAS (SCHNEIDER ELECTRIC INDUSTRIES SAS
Adres pocztowyrue Joseph Monier 35, 92500 Rueil-Malmaison
