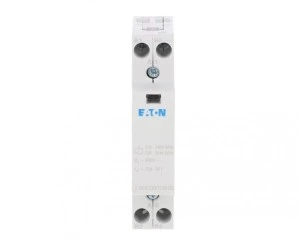

Stycznik instalacyjny Z-SCH 1MU 2R 230VAC Z-SCH230/1/25-02 193887
Stycznik instalacyjny Z-SCH230/1/25-02 to modułowy 1-modułowy stycznik przeznaczony do załączania obwodów AC o prądzie znamionowym do 25 A, stosowany głównie w instalacjach oświetleniowych i innych obciążeniach prądu przemiennego.
Cechy techniczne
- Zgodność z normą IEC/EN 61439.
- Znamionowy prąd pracy: 25 A.
- Znamionowe napięcie pracy: 440 V AC.
- Rodzaj napięcia sterowania i zasilania: AC; oznaczenie w nazwie produktu wskazuje napięcie sterowania 230 VAC; w dokumentacji katalogowej podana jest również wartość znamionowa wzbudzenia 195,5 V.
- Liczba modułów: 1; głębokość wbudowania: 60 mm.
- Układ styków: 0 styków zwiernych (NO), 2 styki rozwierne (NC).
- Maksymalne straty mocy na biegunie: 3 W.
- Maksymalna zdolność łączeniowa: żarówki do 3000 W; świetlówki 1160 VA (1160 W rms ekwiwalent), ze specyfikacją kompensacji DUO do 2552 VA oraz z kompensacją równoległą do 1044 VA.
- Kategoria użytkowania: 1.
- Stopień ochrony: IP20.
- Możliwość dodatkowego wyposażenia: tak (możliwość dobudowy akcesoriów i modułów pomocniczych zgodnie z wymaganiami instalacji).
Zastosowanie produktu
- Sterowanie obwodami oświetleniowymi: bezpośrednie załączanie żarówek i świetlówek w ramach deklarowanych zdolności łączeniowych.
- Instalacje budynkowe i rozdzielnice modułowe, gdzie wymagane jest zajęcie jednego modułu na szynie DIN.
- Zastosowania w rozwiązań automatyki instalacyjnej wymagających stycznika o prądzie do 25 A i stopniu ochrony IP20.
- Uwaga dla projektanta/wykonawcy: ocena odporności na korozję, wytrzymałości cieplnej, izolacji oraz oszacowanie nagrzewania i parametry elektromagnetyczne należy przeprowadzić dla całej szafy sterowniczej; odpowiedzialność za montaż i warunki izolacyjne spoczywa na wykonawcy.
